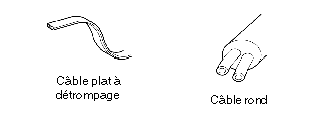

Il transmet les données et véhicule l’énergie. Il peut être constitué à partir :
-
soit d’un câble plat AS-i bifilaire, non blindé et à détrompage.
-
soit d’un câble rond standard bifilaire blindé ou non blindé.
Illustration :

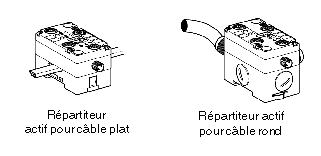

Interfaces d'étanchéité IP67 pour le raccordement de capteurs/actionneurs à l'aide de connecteurs M12. Ces répartiteurs permettent de raccorder des capteurs/actionneurs « traditionnels » non communicants.
Illustration :

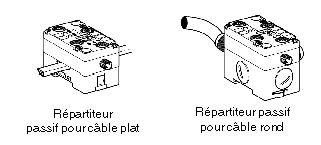

Interfaces d'étanchéité IP67 pour le raccordement de capteurs/actionneurs à l'aide de connecteurs M12. Ces répartiteurs ne comportent pas d’électronique et permettent de raccorder des capteurs/actionneurs « communicants ».
Illustration :

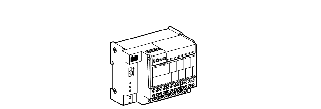

Interface bus/entrées-sorties TOR Telefast SB2
Interface d'étanchéité IP20 avec la fonction AS-i intégrée. Elle permet le raccordement par bornes à vis de tous types de capteurs/actionneurs « traditionnels » non communicants.
Illustration :

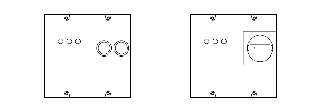

Les démarreurs moteurs directs et inverseurs en coffrets étanches (IP54 et IP 65) assurent la commande et la protection de moteurs électriques jusqu’à 4 KW sous 400 VAC.
Illustration :
-

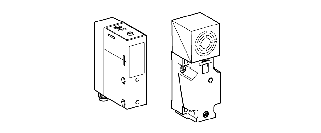

Détecteurs photo-électriques :
Ils assurent la détection d’objets de toutes natures (opaques, réfléchissants, etc.) avec 5 systèmes de base : barrage, réflexe, réflexe polarisé, proximité et proximité avec effacement de l’arrière plan. Ils offrent un niveau de protection IP67.
-
Détecteurs de proximité inductifs :
Ils détectent tout objet métallique et fournissent l’information aux fonctions de contrôle présence/absence d’objet. Ils offrent un niveau de protection IP67.
Illustration :

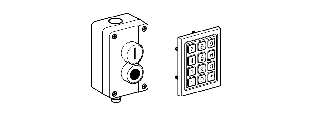

Les produits de dialogue opérateur
-
Boîtes à boutons :
Elles constituent des outils de dialogue adaptés à un échange d’information entre opérateur et machine.
-
Claviers :
Outils de dialogue homme/machine, ils disposent de 12 touches à effet tactile. L'information délivrée est codée en BCD sur 4 bits. Ils offrent un niveau de protection IP65.
Illustration :
Eléments de signalisation

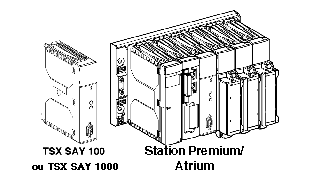

Le maître du bus AS-i gère la totalité des échanges de données sur le bus AS-i. Dans une station automate Premium/Atrium, il est possible d’intégrer le module TSX SAY 100 pour le bus AS-i ou le module TSX SAY 1000 pour le bus AS-i V2.
Illustration :
Alimentations spécifiques AS-i, destinées à alimenter les constituants connectés sur le bus AS-i.
La distribution de cette alimentation utilise le même medium que celui utilisé pour l’échange des données.
Illustration :

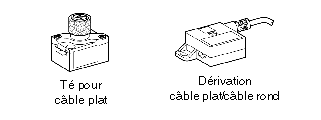

Accessoires de raccordement et dérivation
Le raccordement au bus AS-i peut se faire grâce à des tés de connexion prévus pour des raccordements sur câble plat AS-i ou des dérivations câble plat/câble rond.
Illustration :
