Les bus AS-i et AS-i V2 sont des bus de terrain (niveau 0), utilisables pour l'interconnexion de capteurs/actionneurs. Ils permettent l'acheminement d'informations de type "Tout Ou Rien" entre un maître de bus et des esclaves de type capteurs/actionneurs. Le bus AS-i V2 permet également l'acheminement d'informations de type analogique.
Les bus AS-i et AS-i V2 sont composés de trois éléments de base majeurs :
-
une alimentation spécifique délivrant une tension de 30 VCC ;
-
un maître de bus ;
-
des esclaves (capteurs, actionneurs et autres).
Les types principaux de capteurs/actionneurs
-
Les capteurs/actionneurs communicants :
Disposant de la fonction AS-i intégrée, ils se connectent directement sur le bus AS-i via un répartiteur passif ou un té de raccordement.
-
Les capteurs/actionneurs traditionnels et IP 65 :
Ils se connectent au bus via une interface AS-i (répartiteur actif ou interface bus d'entrées-sorties TOR Telefast IP20). Ces interfaces raccordent les capteurs et actionneurs traditionnels au bus AS-i et dotent ceux-ci de capacité de dialogue sur le bus.

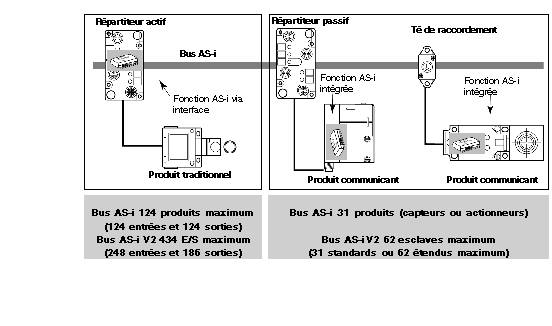

Illustration :
Vous pouvez uniquement connecter sur le bus AS-i des esclaves standard.
Vous pouvez connecter sur le bus AS-i V2 des esclaves standard et des esclaves étendus.
