Mode de fonctionnement AS-i : généralités
(Traduction du document original anglais)
A propos de nous
Présentation
La fonction AS-i permet quatre modes de fonctionnement répondant chacun à des besoins particuliers. Ces modes sont :
Mode de fonctionnement

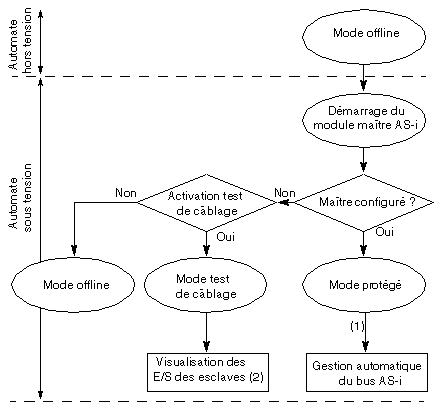

La figure ci-dessous présente le schéma général de fonctionnement du bus AS-i.
(1) Il est possible de commuter du mode protégé aux modes local ou data exchange off AS-i.
(2) Le module sort du mode test de câblage et passe en mode protégé s'il reçoit une configuration.
Correspondance entre les modes de fonctionnement automate et bus AS-i
Le tableau ci-dessous présente la correspondance entre les modes de fonctionnement des automates Premium ou Atrium et ceux du bus AS-i V2.
Automate
Bus AS-i
Mode configuré (1)
Mode protégé
Mode non configuré (1)
Mode test de câblage (mode de configuration)
Légende :
(1)
Ces notions automate (configuré, non configuré) concernent la déclaration du module et des équipements esclaves dans l'écran de configuration matérielle du projet Control Expert.
