Comment accéder à la fonction forçage/déforçage des voies AS-i

Présentation

Cette fonction permet de modifier l'état des voies associées à un esclave AS-i.

Les différentes commandes disponibles sont :

pour une voie :
- le forçage à 0,
- le forçage à 1,
- le déforçage.
pour l'ensemble des voies (lorsqu'au moins une voie est forcée) :
- le déforçage global.

Procédure

Le tableau ci-dessous présente la marche à suivre pour forcer ou déforcer les voies associées à un esclave AS-i.

Etape	Action pour une voie	Action pour l'ensemble des voies
1	Ouvrez le module AS-i à paramétrer.
2	Accédez à l'écran de diagnostic en cliquant sur l'onglet Mise au point.
3	Sélectionnez un esclave dans la zone Configuration AS-interface.

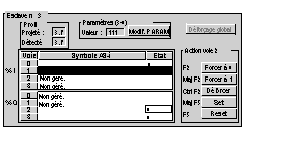

4	Sélectionnez la voie à modifier dans le tableau de la zone esclave. Résultat : il est possible de modifier la voie à l'aide des boutons situés dans le champ Action voie.	Cliquez sur le bouton Déforçage global situé dans la zone esclave.
5	Sélectionnez la fonction désirée (boutons Forcer à 0 ou Forcer à 1) dans le champ Action voie.
