Comment définir un nouveau profil d'esclave dans un catalogue privé AS-i
(Traduction du document original anglais)
A propos de nous
Présentation
Le logiciel Control Expert offre la possibilité de définir le profil d'un esclave non prévu dans le catalogue standard.
Le nouveau profil ainsi défini est ajouté au catalogue dans Famille privée.
Ce profil peut alors être utilisé comme un profil du catalogue de base.
NOTE : un profil ne peut être supprimé, seuls ses nom et commentaire peuvent faire l'objet d'une modification.
Un profil créé et ajouté dans le catalogue est étroitement lié au PC sur lequel il a été créé et au logiciel de programmation. Le projet converti avec Control Expert ou ouvert sur un autre PC ne disposant pas du même catalogue ne permettra pas l'affichage du nom et du commentaire du profil.
Procédure
Le tableau ci-dessous présente la marche à suivre pour définir un profil d'esclave non prévu dans le catalogue standard.
Etape
Action
1
Accédez à l'écran de configuration matérielle du module AS-i.
2
Effectuez un double clic dans une cellule d'accueil d'un esclave (1 à 31).

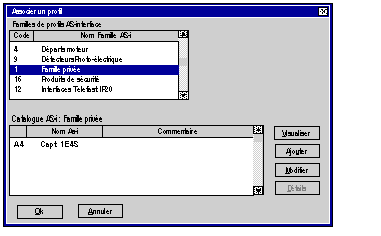

Résultat : l'écran Associer un profil apparaît.
3
Sélectionnez Famille privée dans le champ Nom famille AS-i.
Résultat : le Catalogue AS-i associé à la famille sélectionnée apparaît.
4
Cliquez sur le bouton Ajouter.

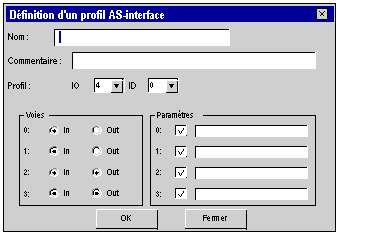

Résultat : la fenêtre Définition d'un profil AS-interface apparaît.
5
Saisissez :
  • le nom du nouveau profil,
  • un commentaire (optionnel).
6
Sélectionnez :
  • le code IO (correspond à la configuration d'entrée/sortie) ;
  • le code ID (identificateur).
7
Définissez pour chaque paramètre :
  • sa prise en compte par le système (case cochée),
  • un libellé (optionnel).
8
Confirmez l'introduction du nouveau profil par OK.
