Présentation du diagnostic du bus AS-i

Généralités

Le bloc de visualisation du module permet :

La visualisation de la présence de chaque esclave sur le bus AS-i (mode Bus).
La visualisation de l'état des bits d'entrées/sorties de chaque esclave présent sur le bus (mode Esclave « SLV»).

L'accès à ces modes s'effectue par une combinaison d'actions sur les boutons poussoirs (↑↓ et +/-) du module TSX SAY 100.

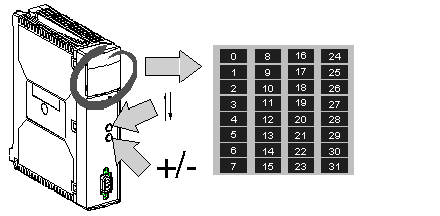

Illustration

Modes de visualisation

Tableau donnant les 2 modes de visualisation du module :

Mode Bus	Mode Esclave (SLV)
Visualisation de l'image du bus AS-i. Chaque voyant 1 à 31 correspond à une adresse d'esclave sur le bus. Voyant allumé : esclave présent. Voyant clignotant : esclave prévu et non détecté, ou non prévu et détecté. Voyant éteint : esclave non prévu et non détecté.	Visualisation de l'adresse de l'esclave pointé. Voyant allumé : numéro de l'esclave pointé.	Visualisation de l'état des bits d'entrée/sortie de l'esclave pointé. Les voyants 0 à 3 indiquent l'état des bits d'entrée. Les voyants 4 à 7 indiquent l'état des bits de sortie. Voyant allumé : bit à l'état 1. Voyant éteint : bit à l'état 0 ou non significatif.
Illustration Le mode d'affichage est visualisé par les voyants BUS allumé et I/O éteint.	Illustration Le mode d'affichage est visualisé par les voyants BUS et I/O éteints.	Illustration Le mode d'affichage est visualisé par les voyants BUS éteint et I/O allumé.
