Description physique
(Traduction du document original anglais)
A propos de nous
Généralités
Le module TSX SAY 100 se présente sous la forme d'un module au format standard.
Illustration
Tableau des repères

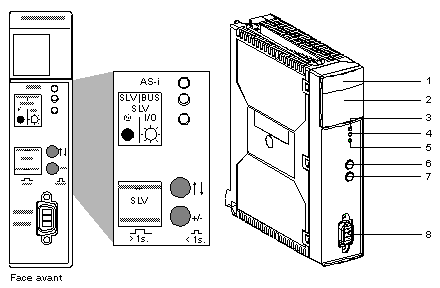

Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repère
Description
1
Bloc de visualisation comprenant 4 voyants d'état pour affichage des modes de fonctionnement du module :
  • Voyant RUN (vert) : allumé en fonctionnement normal du module.
  • Voyant ERR (rouge) : allumé, il signale un défaut du module.
  • Voyant COM (vert) : allumé, il signale des échanges de données sur le réseau AS-i.
  • Voyant I/O (rouge) : allumé, il signale un défaut externe d'entrées/sorties sur le bus AS-i.
2
Bloc de visualisation comprenant 32 voyants (0 à 31) qui permettent le diagnostic du bus AS-i et la visualisation des états de chaque esclave connecté sur le bus.
3
Voyant AS-i (rouge) : allumé, il signale un défaut sur l'alimentation AS-i.
4
Voyant Bus (vert) : allumé, il signale que le bloc de visualisation2 est en mode visualisation BUS (visualisation des esclaves sur le bus).
5
Voyant I/O (vert) : allumé, il signale que le bloc de visualisation2 est en mode visualisation Esclave « SLV » (visualisation de l'état des bits d'entrée/sortie d'un esclave sélectionné).
6
Bouton poussoir « ↑↓ » dédié au diagnostic local du bus AS-i. L'action sur ce bouton poussoir (appuis longs ou courts), combinée avec le bouton poussoir « +/- » permet une navigation entre les différents modes de diagnostic du bus AS-i.
7
Bouton poussoir « +/− » dédié au diagnostic local du bus AS-i. L'action sur ce bouton poussoir (appuis longs ou courts), combinée avec le bouton poussoir « ↑↓ » permet une navigation entre les différents modes de diagnostic du bus AS-i.
8
Connecteur de type CANNON SUB D pour raccordement au bus AS-i.
