Blocs de visualisation propres au module TSX SAY 1000

(Traduction du document original anglais)

Généralités

2 voyants : PWR OK et FAULT donnent les informations particulières du module TSX SAY 1000.

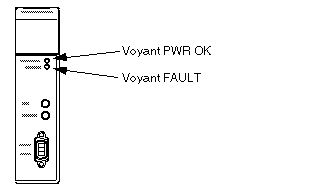

Illustration des 2 voyants :

Voyant PWR OK (vert) :

Etat du voyant	Signification
Voyant allumé	Alimentation conforme
Voyant éteint	Alimentation non conforme

Voyant FAULT (rouge)

Etat du voyant	Signification
Voyant allumé	Défauts liés au bus AS-i
Voyant éteint	Aucun défaut
