DFB ASI

Description de la fonction

Ce DFB permet la surveillance du bus AS-Interface pour les erreurs détectées sur :

le module et le bus lui-même,
un esclave manquant,
un esclave non configuré,
un esclave.

Ce DFB doit être dans une application afin d'afficher des informations de diagnostic détaillées dans le Viewer de diagnostic.

Pour obtenir une description du fonctionnement du DFB ASI_DIA, cliquez ici.

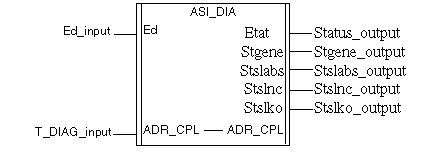

Représentation en FBD

Représentation :

Nom d'instance ASI_DIA : ASI_1

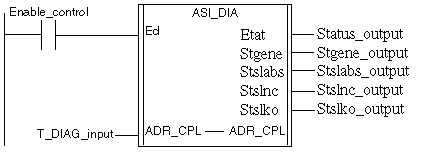

Représentation en LD

Représentation :

Nom d'instance ASI_DIA : ASI_1

Représentation en IL

Représentation :

Cal ASI_1(Ed:=Enable_control, ADR_CPL:=T_DIAG_input, Status=>Status_output, Stgene=>Stegene_ouput, Stslabs=>Stslabs_ouput, Stslnc=>Stslnc_output, Stslko=>Stslko_output)

Représentation en ST

Représentation :

ASI_1(Ed:=Enable_control, ADR_CPL:=T DIAG_input, Status=>Status_output, Stgene=>Stegene_ouput, Stslabs=>Stslabs_ouput, Stslnc=>Stslnc_output, Stslko=>Stslko_output);

Désignation des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Nom	Type	Description
ED	EBOOL	Bit d'activation DFB, si ED = 0, le bus AS-Interface n'est pas surveillé

Le tableau ci-après décrit les paramètres d'entrée/sortie :

Nom	Type	Description
ADR_CPL	T_COM_ASI_DIAG	Adresse de la voie du maître AS-Interface (IODDT)

AVERTISSEMENT

COMPORTEMENT INATTENDU DE L'EQUIPEMENT

T_DIAG_output ne doit pas être connecté

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le tableau suivant décrit les paramètres de sortie :

Nom	Type	Rôle	Description
STATUS	WORD	Type d'erreur	Les bits suivants indiquent le type d'erreur détectée : Bit 0 = 1 : module ou bus Bit 1 = 1 : esclave(s) manquant(s) Bit 2 = 1 : aucun esclave configuré Bit 3 = 1 : esclaves
STGENE	WORD	erreur de module ou de bus	Détails de l'erreur de module ou de bus détectée : Bit 0 = 1 : le module AS-Interface ne donne pas une réponse OK à la demande d'identification du module Bit 1 = 1 : esclave avec adresse 0 détecté sur le bus AS-Interface Bit 2 = 1 : erreur détectée d'alimentation AS-Interface Bit 3 = 1 : mode Hors ligne actif Bit 4 = 1 : mode DATA_EXCHANGE inactif Bit 5 = 1 : aucun esclave présent sur le bus Bit 6 = 1 : erreur périphérique détectée
STSLABS	ARRAY [0 à 3] de WORD	Liste des esclaves absents	Par défaut = 0 STSLABS[0] : esclaves 0A à 15A : Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : l'esclave configuré à l'adresse 1A est absent, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 15A est absent STSLABS[1] : esclaves 16A à 31A : Bit 0 = 1 : l'esclave configuré à l'adresse 16A est absent, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 31A est absent STSLABS[2] : esclaves 0B à 15B : Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : l'esclave configuré à l'adresse 1B est absent, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 15B est absent STSLABS[3] : esclaves 16B à 31B Bit 0 = 1 : l'esclave configuré à l'adresse 16B est absent, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 31B est absent
STSLNC	ARRAY [0 à 3] de WORD	Liste des esclaves non configurés	Par défaut = 0 STSLNC[0] : esclaves 0A à 15A : Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : l'esclave détecté à l'adresse 1A n'est pas configuré, [...] Bit 15 = 1 : l'esclave détecté à l'adresse 15A n'est pas configuré STSLNC[1] : esclaves 16A à 31A : Bit 0 = 1 : l'esclave détecté à l'adresse 16A n'est pas configuré, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 31A n'est pas configuré STSLNC[2] : esclaves 0B à 15B Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : l'esclave détecté à l'adresse 1B n'est pas configuré, [...] Bit 15 = 1 : l'esclave configuré à l'adresse 15B n'est pas configuré STSLNC[3] : esclaves 16B à 31B : Bit 0 = 1 : l'esclave détecté à l'adresse 16B n'est pas configuré, [...] Bit 15 = 1 : l'esclave détecté à l'adresse 31B n'est pas configuré
STSLKO	ARRAY [0 à 3] de WORD	Liste des esclaves comportant des erreurs détectées	Par défaut = 0 STSLKO[0] : esclaves 0A à 15A : Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 1A, soit cet esclave est configuré de manière incorrecte, etc. Bit 15 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 15A, soit cet esclave est configuré de manière incorrecte. STSLKO[1] : esclaves 16A à 31A : Bit 0 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 16A, soit cet esclave est configuré de manière incorrecte, etc. Bit 15 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 31A, soit cet esclave est configuré de manière incorrecte. STSLKO[2] : esclaves 0B à 15B : Bit 0 : non significatif, toujours réglé sur 0 Bit 1 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 1B, soit cet esclave est configuré de manière incorrecte, etc. Bit 15 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 15B, soit cet esclave est configuré de manière incorrecte. STSLKO[3] : esclaves 16B à 31B : Bit 0 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 16B, soit cet esclave est configuré de manière incorrecte, etc. Bit 15 = 1 : soit une erreur est détectée sur l'esclave à l'adresse 31B, soit cet esclave est configuré de manière incorrecte.

Viewer de diagnostic

Le Viewer de diagnostic utilise une instance d'un DFB ASI_DIA pour afficher des informations sur les erreurs détectées sur le bus AS-Interface.

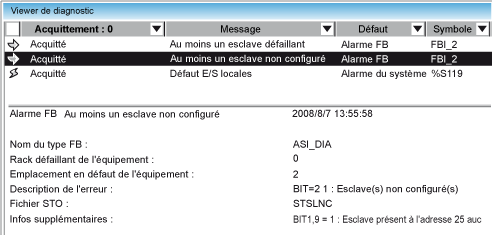

Illustration du Viewer de diagnostic :

Le Viewer de diagnostic comporte deux zones :

Zone	Description concernant AS-Interface
Haut	Liste des erreurs détectées, avec des colonnes : Message : commentaire de l'instance de DFB ASI_DIA Symbole : nom de l'instance de DFB ASI_DIA
Bas	Fournit des informations détaillées sur le message d'erreur sélectionné dans la zone supérieure : emplacement de l'équipement, description de l'erreur détectée, autres informations.
