Présentation
Il est possible de définir un nouveau profil dans le catalogue standard à l'aide du logiciel Control Expert.
Le nouveau profil est ajouté au catalogue dans la Famille privée. Il peut alors être utilisé comme un profil du catalogue standard.
Procédure de création de profil
La procédure ci-après permet de définir un nouveau profil d'esclave :
Etape
Action
1
Accédez à l’écran de configuration matérielle du module AS-Interface.
2
Effectuez un double clic dans une cellule d’accueil d’un esclave (1 à 31 dans la banque A ou B).

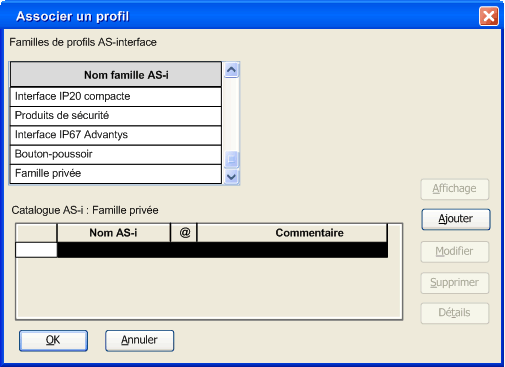

Résultat : l'écran Associer un profil apparaît.
3
Sélectionnez Famille privée dans le champ Nom de la famille AS-i.
Résultat : le catalogue AS-Interface associé à la famille sélectionnée s'affiche.
4
Cliquez sur le bouton Ajouter .

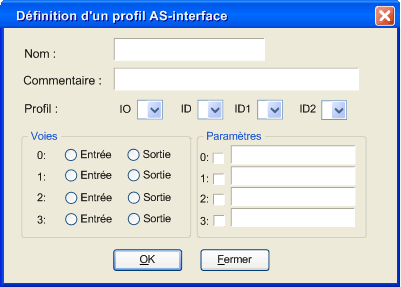

Une nouvelle fenêtre Définition d'un profil AS-interface s'ouvre :
5
Saisissez :
  • le nom du nouveau profil
  • un commentaire facultatif
6
Sélectionnez :
  • le code IO (correspond à la configuration entrée/sortie)
  • le code ID (identificateur) (plus ID1 et ID2 pour un type étendu)
7
Définissez pour chaque paramètre :
  • la prise en compte par le système (case cochée)
  • un libellé facultatif
8
Confirmez l’introduction du nouveau profil par OK.
Profil S-6.0.• à transaction combinée
Les profils S-6.0 doivent être définis à l'aide de la famille privée. Utilisez ces profils pour la transmission à grande vitesse de données cohérentes bidirectionnelles à 8, 12 ou 16 bits utilisant 2, 3 ou 4 adresses d'esclave cohérentes.
Un esclave physique peut avoir 1 à 3 profils d'esclave virtuel :
Profil d'esclave physique
(Adr)
  • S-6.0.•.2 ou
  • S-6.0.•.A
  • S-6.0.•.3 ou
  • S-6.0.•.B
  • S-6.0.•.2 ou
  • S-6.0.•.A
Profil d'esclave virtuel
(Adr + 1)
S-6.0.•.5
S-6.0.•.6
S-6.0.•.7
Profil d'esclave virtuel
(Adr +2)
S-6.0.•.5
S-6.0.•.6
Profil d'esclave virtuel
(Adr + 3)
S-6.0.•.6
Lorsqu'un profil S-6.0 est défini, la fenêtre Définition d'un profil AS-interface inclut un menu déroulant supplémentaire qui permet de choisir et de libeller les paramètres de l'esclave physique et de chaque esclave virtuel.
Le nombre de paramètres disponibles pour le profil d'esclave physique est :
Profil d'esclave physique
(Adr)
  • S-6.0.•.2 ou
  • S-6.0.•.A
  • S-6.0.•.3 ou
  • S-6.0.•.B
  • S-6.0.•.2 ou
  • S-6.0.•.A
Nombre de paramètres disponibles
2
3
4

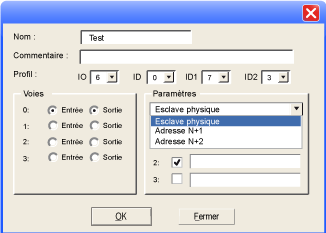

Exemple de fenêtre Définition de profil AS-Interface avec 3 paramètres :
