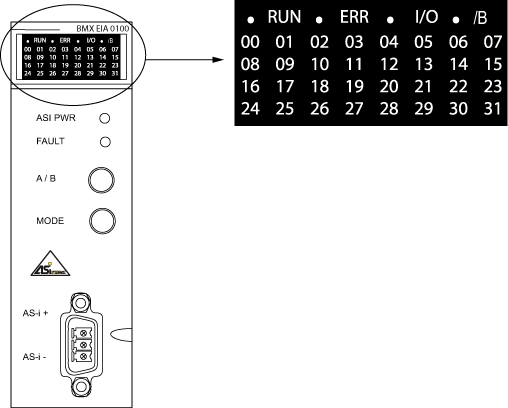

Le panneau d'affichage du module indique la présence et l’état de fonctionnement de chaque esclave sur le bus AS-Interface.
Illustration :
Sélection de la banque A ou B
Utilisez le bouton A/B et le voyant /B du panneau avant pour afficher l'état des esclaves des banques A ou B :
-
Si /B est éteint, les voyants représentent la banque A.
-
Si /B est allumé, les voyants représentent la banque B.
Diagnostics utilisant les voyants des esclaves
Indications des voyants :
-
Voyant allumé : l'esclave est présent et actif
-
Voyant éteint : esclave non prévu et non détecté
-
Voyant clignotant rapidement : erreur de configuration détectée sur l'esclave
-
Voyant clignotant lentement : erreur périphérique détectée sur l'esclave
Exemple de diagnostic utilisant 5 esclaves adressés en 1, 4, 10, 11 et 20 :
Explication de l'exemple :
-
les voyants des esclaves 1, 4, 10 et 20 sont allumés, donc ces esclaves sont actifs,
-
le voyant de l'esclave 11 clignote, une erreur a été détectée sur cet esclave,
-
les autres voyants sont éteints, car à ces adresses aucun esclave n’a été détecté ni prévu.
