Ceci est une présentation de la gamme d'alimentations ASI ABL Phaseo. Ces alimentations fournissent le courant 30 VCC requis au bus AS-Interface. Le bornier sortant permet de connecter le câble réseau séparément des modules AS-Interface et du maître AS-Interface. Elles ont des voyants d'entrée et de sortie permettant des diagnostics rapides et continus.
Il s'agit d'alimentations électroniques monophasées à découpage assurant la qualité de courant nécessaire en sortie et conformes à la norme EN 50295.
Cette gamme d'alimentations comporte 3 types :
Les alimentations basiques sont :
-
ASI ABL B3002 : sorties 30 VCC 2,4 A, 72 W
-
ASI ABL B3004 : sorties 30 VCC 4,8 A, 144 W

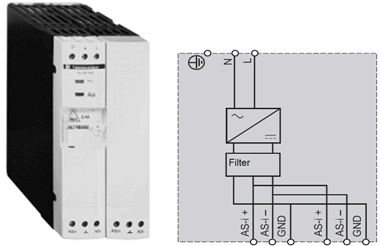

ASI ABL B2002 et le schéma basique :
Ces alimentations ajoutent le diagnostic et la gestion des terres accidentelles. Si une terre accidentelle est détectée, l'alimentation Phaseo interrompt la communication par les câbles AS-Interface et fait passer le système au mode de repli configuré. Il ne peut être redémarré qu'une fois la défaillance détectée reconnue. Deux entrées/sorties permettent de communiquer avec une unité de traitement. Ces modules comportent également un voyant de diagnostic de terre accidentelle.
Les alimentations de détection sont :
-
ASI ABL D3002 : sorties 30 VCC 2,4 A, 72 W
-
ASI ABL D3004 : sorties 30 VCC 4,8 A, 144 W

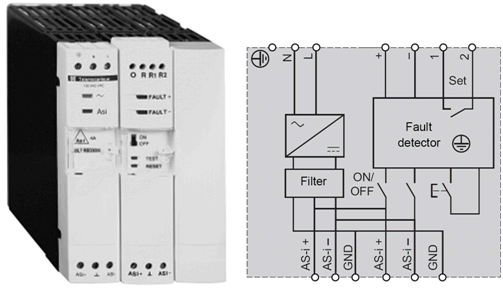

ASI ABL D3004 et le schéma de terre accidentelle :
Le module ASI ABL M3024 fournit deux alimentations totalement indépendantes :
-
30 VCC 2,4 A, 72 W pour le bus AS-Interface
-
24 VCC 3 A, 72 W pour alimenter les équipements de contrôle

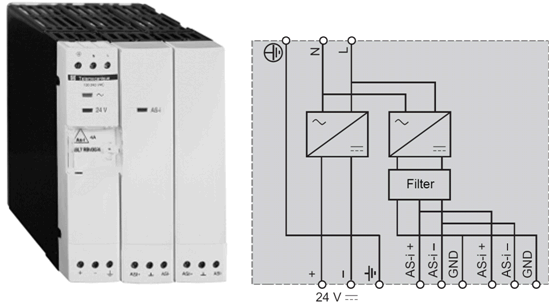

ASI ABL M3024 et son schéma :
