Description physique

Généralités

Le module BMX EIA 0100 est un module de format standard.

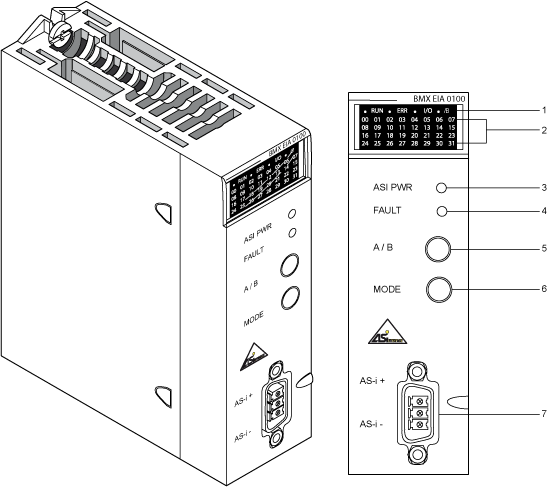

Illustrations :

Tableau des repères

Le tableau suivant décrit les schémas de panneau avant ci-dessus :

Elément	Description
1	Panneau d'affichage comprenant 4 voyants d’état pour affichage des modes de fonctionnement du module : Voyant RUN (vert) : allumé en fonctionnement normal du module. Voyant ERR (rouge) : allumé, il signale une erreur détectée sur le module. Voyant /B (vert) : s'il est éteint, les esclaves de la banque A sont représentés, s'il est allumé, ce sont ceux de la banque B qui sont affichés. Voyant I/O (rouge) : s'il est allumé, signale une erreur détectée dans l'application AS-Interface (bus ou esclaves).
2	Panneau d'affichage comportant 32 voyants (0 à 31) qui permettent le diagnostic du bus AS-Interface et indiquent les états de chaque esclave connecté au bus.
3	Voyant PWR (vert) : allumé, il signale que l’alimentation est conforme.
4	Voyant FAULT (rouge) : allumé, il signale les erreurs détectées liées au bus AS-Interface.
5	Bouton-poussoir A/B : permet de changer la banque représentée sur le panneau d'affichage. Les 31 voyants peuvent indiquer l'état des équipements du bus sur la banque A ou la banque B.
6	Bouton-poussoir MODE : une pression prolongée sur ce bouton provoque la réinitialisation des esclaves et le passage du module en mode Hors ligne. Cela permet alors de programmer les esclaves par une interface infrarouge. Il est également possible de connecter le nouvel outil de diagnostic de poche au bus. Pour revenir au mode normal, maintenez à nouveau le bouton enfoncé.
7	Connecteur de type CANNON SUB-D pour raccordement au bus AS-Interface.

NOTE : pour plus d'informations sur les éléments 1 à 4, consultez le chapitre Voyants de diagnostic du panneau avant.
