Dimensions des modules d'E/S analogiques X80
Traduction de la notice originale
A propos de nous
Présentation générale des modules d'E/S analogiques X80

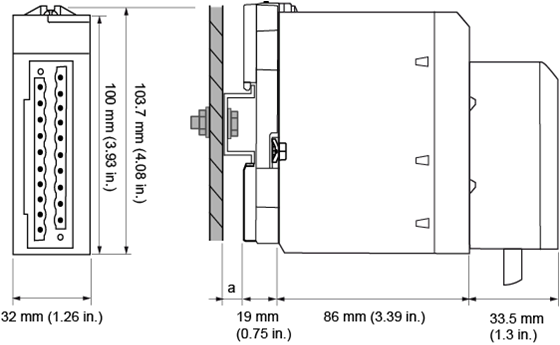

Modules d'E/S analogiques X80 avec borniers débrochables 20 broches :
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.

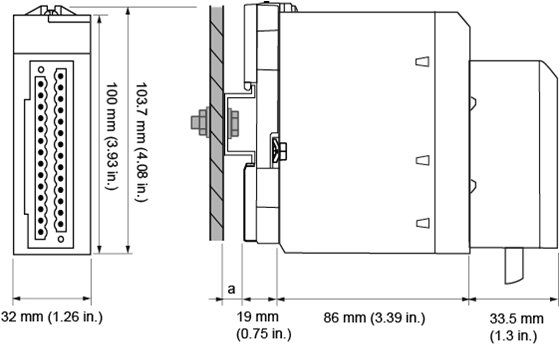

Modules d'E/S analogiques X80 avec borniers débrochables 28 broches :
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme. Consultez les instructions de Montage des racks.

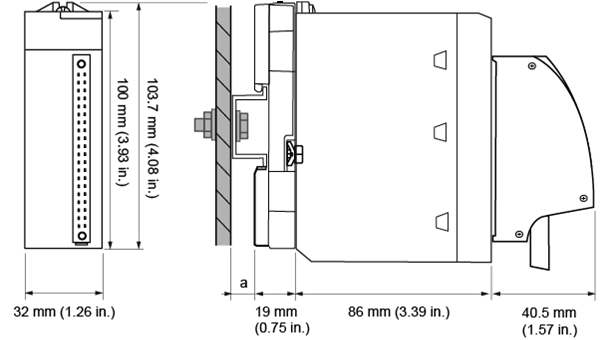

Module d'E/S analogiques X80 avec connecteur de type FCN 40 broches
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
Dimensions des modules analogiques X80
Référence du module
Dimensions du module
Profondeur de l'installation(1)
Largeur
Hauteur
Profondeur
Module d'E/S analogiques X80 avec bornier débrochable 20 broches
BMXAMI0410(H)
32 mm (1.26 in.)
103,7 mm (4.08 in.)
86 mm (3.39 in.)
119,5 mm (4.69 in.)(1)
BMXAMO0210(H)
BMXAMO0410(H)
BMXAMO0802(H)
BMXAMM0600(H)
Module d'E/S analogiques X80 avec bornier débrochable 28 broches
BMXAMI0800(H)
32 mm (1.26 in.)
103,7 mm (4.08 in.)
86 mm (3.39 in.)
119,5 mm (4.69 in.)(1)
BMXAMI0810(H)
Module d'E/S analogiques X80 avec connecteur de type FCN 40 broches
BMXART0414(H)
32 mm (1.26 in.)
103,7 mm (4.08 in.)
86 mm (3.39 in.)
126,5 mm (4.96 in.)(1)
BMXART0814(H)
(1)
Compte non tenu de la profondeur du rail DIN (a)
NOTE : Les connecteurs livrés avec les modules d'E/S analogiques X80 (borniers débrochables 20 broches et 28 broches, connecteur de type FCN 40 broches) et les cordons préassemblés correspondants (BMXFTW*01S, BMXFTW*08S et BMXFCW*01S) présentent les mêmes dimensions.
NOTE : Tenez compte des dégagements nécessaires à l'installation des câbles et à l'espacement des racks.
