Introduction
Le système précâblé TELEFAST comprend un câble de raccordement et une sous-base d'interface, comme indiqué ci-dessous :
1
Module BMX AMO 0410
2
Câble de raccordement BMXFCA••0
3
Sous-base d'interface ABE-7CPA21
4
Barre de blindage
5
Raccord
Câbles de raccordement BMX FCA ••0
Les câbles BMX FCA ••0 sont pré-assemblés et composés :
La figure ci-dessous illustre les câbles BMX FCA ••0 :
1
Bornier BMX FTB 2020
2
Blindage du câble
3
Connecteur Sub-D 25 broches
L
Longueur variable selon la référence.
Le câble est disponible en 3 longueurs différentes :
Le tableau suivant présente les caractéristiques des câbles BMX FCA ••0 :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Classification LSZH
Non
Environnement
Température de service
-25 à 70 °C (-13 à 158 °F)
Raccordement des actionneurs

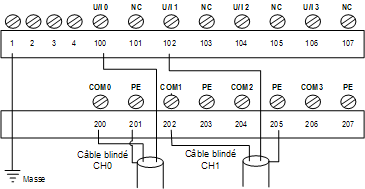

Les sorties analogiques sont accessibles sur le bornier du TELEFAST ABE-7CPA21 comme suit :
Le tableau suivant indique la distribution des voies analogiques sur les borniers du TELEFAST ABE-7CPA21 avec un câble BMX FCA ••0 :
Numéro de bornier TELEFAST
Numéro de broche du connecteur Sub-D 25 broches
Brochage BMXAMO0410
Type de signal
Numéro de bornier TELEFAST
Numéro de broche du connecteur Sub-D 25 broches
Brochage BMXAMO0410
Type de signal
1
/
Masse
Alim. 1
/
Masse
2
/
STD (1)
Alim. 2
/
Masse
3
/
STD (1)
Alim. 3
/
Masse
4
/
STD (2)
Alim. 4
/
Masse
100
1
1
U/I0
200
14
2
COM0
101
2
NC
201
/
Masse
102
15
7
U/I1
202
3
8
COM1
103
16
NC
203
/
Masse
104
4
11
U/I2
204
17
12
COM2
105
5
NC
205
/
Masse
106
18
17
U/I3
206
6
18
COM3
107
19
NC
207
/
Masse
NC : non connecté
NOTE : le cavalier de l'accessoire ABE-7CPA21 doit être retiré de la borne, faute de quoi la prise de terre de la voie 0 sera raccordée à la terre.
Pour la mise à terre, utilisez le bornier complémentaire ABE-7BV20.
