Fonction
Le module BMX AMI 0810 est un module analogique à entrées à haute densité, doté de huit voies isolées.
Associé à des capteurs ou des transmetteurs, il assure des fonctions de surveillance, de mesure et de régulation des procédés continus.
Le module BMX AMI 0810 offre pour chacune de ses entrées, selon le choix fait lors de la configuration, la plage suivante :
Le module fonctionne en entrées tension. Il intègre les huit résistances de lecture connectées au niveau du bornier pour réaliser des entrées courant.

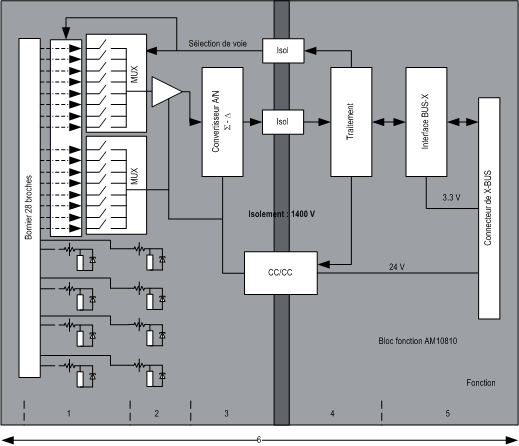

Illustration
Illustration du BMX AMI 0810 :
Description:
Non.
Processus
Fonction
1
Adaptation des entrées et multiplexage
  • Raccordement physique au processus à l'aide d'un bornier à vis 28 broches
  • Protection du module contre les surtensions
  • Protection des résistances de lecture du courant par écrêteurs et fusibles réarmables
  • Filtrage analogique des signaux d'entrée
  • Scrutation des voies d'entrée par multiplexage statique via des opto-commutateurs, afin de fournir une possibilité de tension de mode commun de +/- 300 VCC
2
Amplification des signaux d'entrée
  • Sélection du gain en fonction des caractéristiques des signaux d'entrée, définies lors de la configuration (plage unipolaire ou bipolaire, en tension ou en courant)
  • Compensation des dérives de la chaîne d'amplification
3
convertir
  • Conversion du signal d'entrée analogique en signal numérique 24 bits à l'aide d'un convertisseur ΣΔ
4
Transformation des mesures d'entrée dans une unité exploitable par l'utilisateur
  • Prise en compte des coefficients de recalage et d'alignement à appliquer aux mesures ainsi que des coefficients d'auto-étalonnage du module
  • Filtrage (numérique) des mesures, en fonction des paramètres de configuration
  • Mise à l’échelle des mesures, en fonction des paramètres de configuration
5
Communication avec l'application
  • Gestion des échanges avec l'UC
  • Adressage topologique
  • Réception des paramètres de configuration du module et des voies
  • Envoi des valeurs mesurées et de l'état du module à l'application
6
Surveillance du module et envoi de notifications d'erreur à l'application
Test de la chaîne de conversion
Test du dépassement de gamme sur les voies
Test du chien de garde
Durée de mesure
Le cadencement des mesures dépend du cycle utilisé, défini lors de la configuration (cycle normal ou cycle rapide) :
Les valeurs du temps de cycle dépendent du cycle sélectionné :
Module
Cycle normal
Cycle rapide
BMX AMI 0810
9 ms
1 ms + (1 ms x N)
où N est le nombre de voies utilisées.

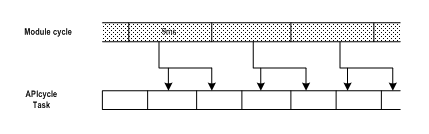

NOTE : le cycle du module n'est pas synchronisé avec le cycle automate. Au début de chaque cycle automate, les valeurs des voies sont prises en compte. Si le temps de cycle de la tâche MAST/FAST est inférieur au temps de cycle du module, certaines valeurs ne changent pas.
Contrôle des dépassements par valeur supérieure/inférieure
Le module BMX AMI 0810 propose 6 plages de tension ou de courant pour chacune de ses entrées.
Cette option doit être configurée dans les fenêtres de configuration pour chaque voie. La détection des tolérances inférieure et supérieure est toujours active indépendamment du contrôle des dépassements/dépassements par valeur inférieure.

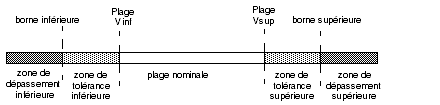

En fonction de la plage choisie, le module effectue un contrôle de dépassement ; il vérifie que la mesure est comprise entre une borne inférieure et une borne supérieure.
Description:
Désignation
Description
Plage nominale
Plage de mesures correspondant à la plage choisie.
Zone de tolérance supérieure
varie entre les valeurs comprises entre la valeur maximale de la plage (par exemple, +10 V pour la plage +/-10 V) et la borne supérieure
Zone de tolérance inférieure
varie entre les valeurs comprises entre la valeur minimale de la plage (par exemple, -10 V pour la plage +/-10 V) et la borne inférieure
Zone de dépassement supérieure
Zone située au-delà de la borne supérieure.
Zone de dépassement inférieure
Zone située en deçà de la borne inférieure.
Les valeurs des bornes de dépassement sont configurables indépendamment l'une de l'autre. Elles peuvent prendre des valeurs entières comprises entre les valeurs suivantes :
Plage
Plage BMX AMI 0810
Zone de dépassement inférieure
Zone de tolérance inférieure
Plage nominale
Zone de tolérance supérieure
Zone de dépassement supérieure
Unipolaire
0 à 10 V
-1,500
-1,001
-1,000
-1
0
10,000
10,001
11,000
11,001
11,400
0 à 5 V /
0...20 mA
-5,000
-1,001
-1,000
-1
0
10,000
10,001
11,000
11,001
15,000
1...5 V /
4...20 mA
-4,000
-801
-800
-1
0
10,000
10,001
10,800
10,801
14,000
Bipolaire
+/- 10 V
-11,500
-11,001
-11,000
-10,001
-10,000
10,000
10,001
11,000
11,001
11,400
+/- 5 V,
+/- 20 mA
-15,000
-11,001
-11,000
-10,001
-10,000
10,000
10,001
11,000
11,001
15,000
Utilisateur
+/- 10 V
-32,768
Personnalisé
Personnalisé
32,767
0 à 10 V
-32,768
Personnalisé
Personnalisé
32,767
Affichage des mesures
Les mesures peuvent être représentées en affichage normalisé (en % avec 2 décimales) :
Type de plage de valeurs
Affichage
Plage unipolaire
0 à 10 V, 0 à 5 V, 1 à 5 V, 0 à 20 mA, 4 à 20 mA
de 0 à 10 000 (0 % at +100,00 %)
Plage bipolaire
+/- 10 V, +/- 5 mV +/- 20 mA
de -10 000 à 10 000 (-100,00 % à +100,00 %)
Il est également possible de définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
Ces bornes minimale et maximale doivent être des entiers compris entre -32 768 et +32 767.
Par exemple, supposons qu'un conditionneur indique une information de pression sur une boucle 4-20 mA, avec 4 mA correspondant à 3 200 millibars et 20 mA correspondant à 9 600 millibars. Vous pouvez alors choisir le format utilisateur, en définissant les bornes inférieure et supérieure suivantes :
3 200 pour 3 200 millibars comme borne inférieure,
9 600 pour 9 600 millibars comme borne supérieure.
Les valeurs transmises au programme varient entre 3 200 (= 4 mA) et 9 600 (= 20 mA).
Filtrage des mesures
Le type de filtrage effectué est un filtrage de premier ordre. Le coefficient de filtrage est modifiable depuis une console de programmation ou par le programme.
La formule mathématique utilisée est la suivante :
où :
α = efficacité du filtre,
Mesf(n) = mesure filtrée à l'instant n,
Mesf(n-1) = mesure filtrée à l'instant n-1,
Valb(n) = valeur brute à l'instant n
Vous pouvez configurer la valeur de filtrage parmi 7 possibilités (de 0 à 6). Cette valeur est modifiable, même lorsque l'application est en mode RUN.
NOTE : le filtrage est accessible en cycle rapide ou normal.
Les valeurs de filtrage dépendent du cycle de configuration T (où T = temps de cycle de 5 ms en mode standard) :
Efficacité recherchée
Valeur à choisir
α correspondant
Temps de réponse du filtre à 63 %
Fréquence de coupure (Hz)
Pas de filtrage
0
0
0
0
Peu de filtrage
1
2
0.750
0.875
4 x T
8 x T
0,040 / T
0.020 / T
Filtrage moyen
3
4
0.937
0.969
16 x T
32 x T
0.010 / T
0.005 / T
Filtrage fort
5
6
0.984
0.992
64 x T
128 x T
0.0025 / T
0.0012 / T
Alignement du capteur
L'alignement consiste à éliminer un décalage systématique observé avec un capteur donné, autour d'un point de marche donné. Cette opération permet de compenser une erreur liée au procédé. Pour cette raison, le remplacement d'un module ne nécessite pas un nouvel alignement. Par contre, le remplacement du capteur ou le changement du point de marche de ce capteur nécessite un nouvel alignement.

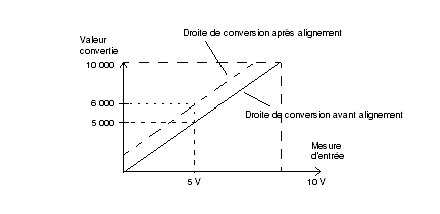

Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable depuis une console de programmation, même si le programme est en mode RUN. Pour chaque voie d'entrée, vous pouvez :
L'écart d'alignement peut également être modifié par programmation.
L'alignement s'effectue sur la voie en fonctionnement normal, sans influence sur les modes de fonctionnement de la voie du module.
L'écart maximal entre la valeur mesurée et la valeur souhaitée (valeur alignée) ne doit pas excéder +/-1 500.
NOTE : pour aligner plusieurs voies analogiques sur les modules BMX ART/AMO/AMI/AMM, nous vous recommandons de procéder voie par voie. Testez chaque voie après l'alignement avant de passer à la voie suivante pour appliquer correctement les paramètres.
