Description fonctionnelle
Traduction de la notice originale
A propos de nous
Fonction
Le module BMX AMO 0410 est un module analogique à sorties à haute densité, doté de quatre voies isolées. Ce module offre pour chacune de ses sorties et suivant le choix fait en configuration, les plages de valeurs suivantes :
Illustration

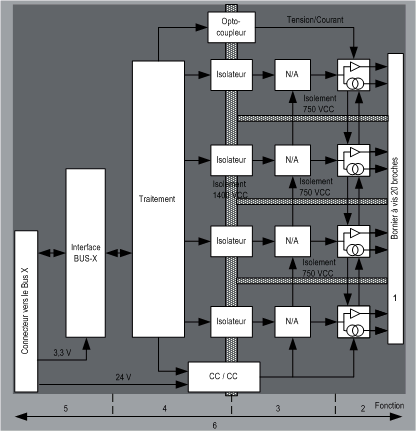

La figure ci-dessous illustre le module BMX AMO 0410.
Description :
Adresse
Processus
Caractéristiques
1
Adaptation des sorties
  • Raccordement physique au processus à l'aide d'un bornier à vis 20 broches
  • Protection du module contre les pics de tension
2
Adaptation du signal aux actionneurs
  • Adaptation de la tension ou du courant par voie logicielle
3
Conversion
  • Conversion effectuée sur 15 bits avec un signe de polarité
  • Réalignement automatique et dynamique des données du programme par le convertisseur
4
Transformation des données de l'application en données exploitables par le convertisseur numérique/analogique
  • Utilisation des paramètres d'étalonnage définis en usine
5
Communication avec l'application
  • Gestion des échanges avec l'UC
  • Adressage topologique
  • Réception, à partir de l'application, des paramètres de configuration du module et des voies, ainsi que des consignes numériques des voies
  • Renvoi de l'état du module à l'application
6
Surveillance du module et renvoi de notifications d'erreur à l'application
  • Test de l'alimentation des sorties
  • Test de dépassement de plage sur les voies
  • Test de la présence de circuits ouverts ou courts-circuits de sorties
  • Test du chien de garde
  • Fonctionnalités de repli programmables
Ecriture des sorties
L'application doit fournir aux sorties, des valeurs au format standard :
Conversion numérique/analogique
La conversion numérique/analogique est effectuée sur :
Contrôle de dépassement
Le module BMX AMO 0410 autorise un contrôle de dépassement sur les plages de tensions et d'intensités.
La plage de mesure est divisée en trois parties:
Description:
Désignation
Description
Plage nominale
Plage de mesures correspondant à la plage choisie.
Zone de dépassement supérieure
Zone située au-delà de la borne supérieure.
Zone de dépassement inférieure
Zone située en deçà de la borne inférieure.
Les valeurs de dépassement des différentes plages sont les suivantes:
Plage
BMX AMO 0410
Zone de dépassement inférieur
Plage nominale
Zone de dépassement supérieur
+/- 10 V
-10 500
-10 301
-10 300
10 300
10 301
10 500
0 à 20 mA
-2 000
-1 001
-1 000
10 300
10 301
10 500
4 à 20 mA
-1 600
-801
-800
10,300
10 301
10 500
Vous pouvez également choisir l'indicateur pour un dépassement supérieur de la plage, un dépassement inférieur de la plage, ou les deux.
NOTE : La détection de dépassement (supérieur ou inférieur) de plage est facultative.
Repli/Maintien ou remise à zéro des sorties
En cas de détection d'une erreur et suivant la gravité de celle-ci, les sorties :
Comportements divers des sorties :
Erreur
Comportement des sorties de tension
Comportement des sorties d'intensité
Tâche en mode STOP ou programme manquant
Repli/Maintien (voie par voie)
Repli/Maintien (voie par voie)
Interruption de la communication
Erreur de configuration
0 V (toutes les voies)
0 mA (toutes les voies)
Erreur interne dans le module
Valeur de sortie hors plage (dépassement inférieur/supérieur de la plage)
Valeur saturée à la limite définie (voie par voie)
Valeur saturée (voie par voie)
Court-circuit ou circuit ouvert
Court-circuit : Maintien (voie par voie)
Circuit ouvert : Maintien (voie par voie)
Remplacement à chaud du module (processeur en mode STOP)
0 V (toutes les voies)
0 mA (toutes les voies)
Rechargement du programme
Le repli ou le maintien à la valeur courante est choisi lors de la configuration du module. La valeur de repli est modifiable à l'aide du menu Mise au point de Control Expert ou via un programme.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'EQUIPEMENT
La position de repli ne doit pas être la seule méthode de sécurité utilisée. Si une position non contrôlée risque de provoquer un danger, l'installation d'un système redondant est nécessaire.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Comportement à la mise sous tension et hors tension
Lorsque le module est mis sous ou hors tension, les sorties sont mises à 0 (0 V ou 0 mA).
Alignement d'actionneur
L'alignement consiste à éliminer un offset systématiquement observé avec un capteur donné, par rapport à un point de marche donné. Cette opération permet de compenser une erreur liée au processus. Le remplacement d'un module ne nécessite donc pas un nouvel alignement. En revanche, le remplacement du capteur ou le changement du point de marche de ce dernier requiert un nouvel alignement.

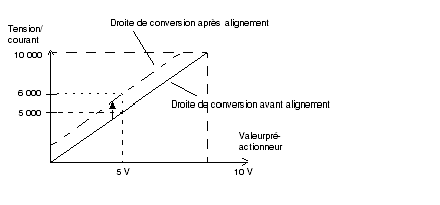

Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable depuis une console de programmation, même si le programme est en mode RUN. Pour chaque voie de sortie, vous pouvez :
L'écart maximal entre la valeur mesurée et la valeur de la sortie corrigée (valeur alignée) ne doit pas excéder +/- 1 500.
NOTE : pour aligner plusieurs voies analogiques sur les modules BMX AMO/AMI/AMM/ART, nous vous recommandons de procéder voie par voie. Testez chaque voie après l'alignement avant de passer à la voie suivante pour appliquer correctement les paramètres.
