Borniers 20 broches : BMX FTB 20•0

Présentation

Les borniers 20 broches existent sous 3 références :

Borniers à vis étriers BMX FTB 2010
Borniers à cages BMX FTB 2000
Borniers à ressorts BMX FTB 2020

Embouts et cosses

Chaque bornier peut recevoir :

des fils nus,
des fils avec :
- Embouts de câble de type DZ5-CE (ferrule) :
- Embouts de câble de type DZ5-DE (ferrule double) :

NOTE : Si vous utilisez un câble toronné, Schneider Electric recommande vivement d'utiliser des ferrules à installer à l'aide d'un outil de sertissage.

Description des borniers 20 broches

Le tableau suivant indique le type de fil adapté à chaque bornier et la plage de la jauge correspondante, les contraintes de câblage et le couple de serrage :

	Borniers à vis étriers BMX FTB 2010	Borniers à cage BMX FTB 2000	Bornier à ressorts BMX FTB 2020
Représentation
1 conducteur solide	AWG : 22...16 mm2 : 0,34...1,5	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 conducteurs solides	2 conducteurs de même taille : AWG : 2 x 22...16 mm2 : 2 x 0,34...1,5	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
1 câble toronné	AWG : 22...16 mm2 : 0,34...1,5	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 câbles toronnés	2 conducteurs de même taille : AWG : 2 x 22...16 mm2 : 2 x 0,34...1,5	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	Possible uniquement avec ferrule double : AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
1 câble toronné avec ferrule	AWG : 22...16 mm2 : 0,34...1,5	AWG : 22...18 mm2 : 0,34...1	AWG : 22...18 mm2 : 0,34...1
2 câbles toronnés avec ferrule double	AWG : 2 x 24...18 mm2 : 2 x 0,24...1	AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75	AWG : 2 x 24...20 mm2 : 2 x 0,24...0,75
Taille minimale des fils des câbles toronnés en l'absence de ferrule	AWG : 30 mm2 : 0,0507	AWG : 30 mm2 : 0,0507	AWG : 30 mm2 : 0,0507
Contraintes de câblage	Les vis étriers sont munies d'une empreinte acceptant : les tournevis plats de 5 mm de diamètre. les tournevis cruciformes Pozidriv PZ1 ou Philips PH1. Les borniers à vis étriers sont équipés de vis imperdables. Ils sont livrés vis desserrées.	Les borniers à cage sont munis d'une empreinte acceptant : les tournevis plats de 3 mm de diamètre. Les borniers à cage ont des vis captives. Ils sont livrés vis desserrées.	Le câblage des fils s'effectue en exerçant une pression sur le bouton situé à côté de chaque broche. Pour exercer une pression sur le bouton, vous devez utiliser un tournevis plat d'un diamètre maximum de 3 mm.
Couple de serrage sur vis	0,5 N•m (0,37 lbf-ft)	0,4 N•m (0,30 lbf-ft)	Sans objet

Raccordement des borniers 20 broches

DANGER

RISQUE D'ELECTROCUTION

Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

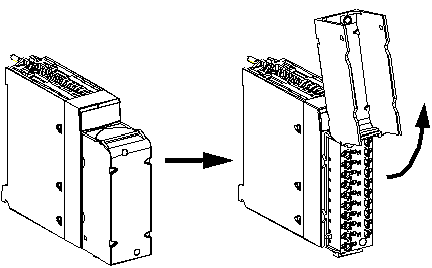

Le schéma ci-dessous montre comment ouvrir la porte du bornier 20 broches pour le connecter :

NOTE : la mise en place et l'immobilisation du câble de raccordement sont effectuées par un serre-câble positionné en bas du bornier 20 broches.

Etiquetage des borniers 20 broches

Les étiquettes des borniers 20 broches sont livrées avec le module. Elles doivent être insérées dans le capot du bornier par le client.

Chaque étiquette possède 2 faces :

une face visible de l'extérieur lorsque le capot est fermé. Cette face présente les références commerciales du produit, un descriptif abrégé du module ainsi qu'une zone libre de marquage pour le client.
une face visible de l'intérieur lorsque le capot est ouvert. Cette face présente le schéma de raccordement du bornier.
