Configuration des modules analogiques : présentation

Ecran de configuration

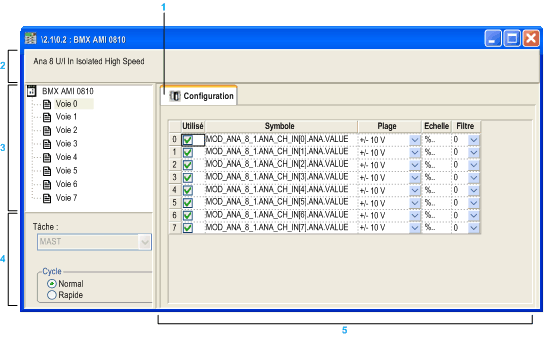

Fenêtre de configuration de module

Le tableau ci-dessous présente les différents éléments de l'écran :

Numéro	Elément	Fonction
1	Onglets	L'onglet au premier plan indique le mode utilisé (dans cet exemple, le mode Configuration des voies).
2	Titre	Rappelle l'intitulé abrégé du module. La même zone contient 3 voyants qui renseignent sur l'état du module en mode connecté : RUN indique l'état de fonctionnement du module. ERR signale une erreur détectée dans le module. I/O signale un événement provenant de l'extérieur du module ou une erreur d'application.
3	Sélection du module	En cliquant sur le numéro de référence du module, vous pouvez afficher : L'onglet Présentation qui donne les caractéristiques de l'équipement. L'onglet Objets d'E/S ou l'onglet DDT d'équipement, en fonction du type de données d'E/S sélectionné lors de l'insertion du module ou requis. Ces onglets permettent d'effectuer une symbolisation préalable des objets d'entrée/sortie. L'onglet Défaut qui affiche l'état de l'équipement (en mode connecté).
3	Sélection de voie	En cliquant sur le numéro de voie, vous pouvez afficher : L'onglet Configuration qui permet de configurer chaque voie. L'onglet Mise au point qui affiche l'état de la voie (en mode connecté).
4	Zone de paramètres généraux	Permet le paramétrage des voies grâce à plusieurs champs : Tâche : définit la tâche via laquelle les échanges entre le processeur et le module seront effectués. Cycle : permet de définir le cycle de scrutation des entrées (disponible seulement pour certains modules analogiques). Réjection : à 50 ou 60 Hz (disponible seulement pour certains modules analogiques). Soudure froide voie 0 à 3 : permet de définir la compensation de soudure froide en fonction du matériel utilisé pour les voies 0 à 3 (disponible seulement pour certains modules analogiques).
5	Zone de configuration	Permet de définir les paramètres de configuration des différentes voies. Cette zone comprend différentes rubriques, dont l'affichage dépend du module analogique que vous avez sélectionné. La colonne Symbole affiche le symbole associé à la voie lorsqu'il a été défini par l'utilisateur (avec l'éditeur de variables).
