Visualisation de l'état des modules analogiques

Vue d'ensemble

Les modules analogiques sont équipés de voyants permettant la visualisation de l'état du module et de l'état des voies, qui sont :

les voyants d'état du module : Run, ERR et ES,
les voyants d'état des voies : IN • (pour les modules d'entrée), OUT • (pour les modules de sortie).

Description

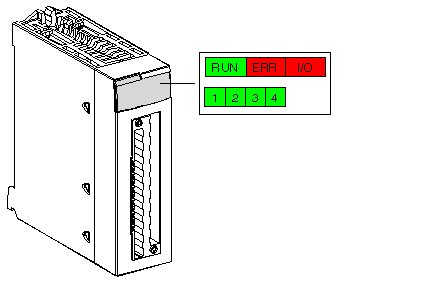

Les modules comprennent plusieurs voyants indiquant leur état :

Description des voyants :

Voyant	Signification
Run (vert)	Etat de marche du module
ERR (rouge)	Erreur interne au module détecté ou conflit entre le module et le reste de la configuration
ES (rouge)	Erreur externe
