Exécution de l'application en mode standard

Présentation

Pour travailler en mode standard, vous devez utiliser un automate et des modules d'E/S analogiques pour affecter des sorties aux différents capteurs et actionneurs.

Les variables utilisées en mode simulation doivent être modifiées. En mode standard, les variables doivent être affectées pour être associées aux E/S physiques.

NOTE : Pour plus d'informations sur l'adressage, reportez-vous au chapitre Instances de données

Câblage des entrées

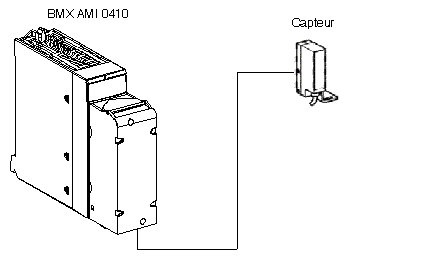

Le capteur est connecté comme suit.

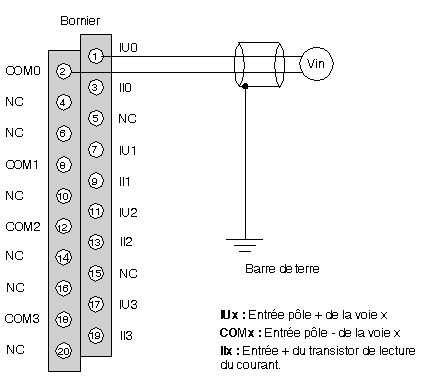

L'affectation du bornier 20 broches est la suivante.

Câblage des sorties

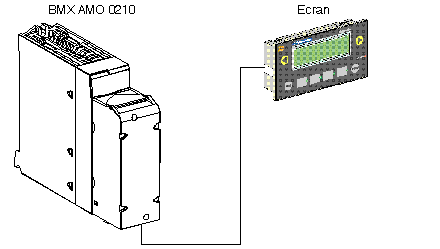

L'écran est connecté comme suit.

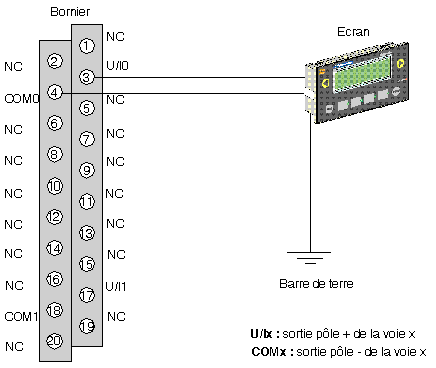

L'affectation du bornier 20 broches est la suivante.

Configuration matérielle de l'application

Le tableau ci-dessous présente la procédure à suivre pour configurer l'application.

Etape	Action
1	Dans la fenêtre Navigateur de projet, double-cliquez sur Configuration, puis sur 0:Bus X et sur 0:BMX XBP ••• (0 étant le numéro du rack).
2	Dans le fenêtre Bus X choisissez un emplacement, par exemple 3, puis double-cliquez dessus.
3	Insérez un module d'entrée analogique, tel que BMX AMI 0410. Le module apparaît sur le bus automate. Double-cliquez dessus.
4	Dans la fenêtre 0.1 : BMX 0410, vous pouvez configurer la plage et l'échelle des voies utilisées. Pour cette application, configurez la voie 0 sur la plage 0 à 10 V

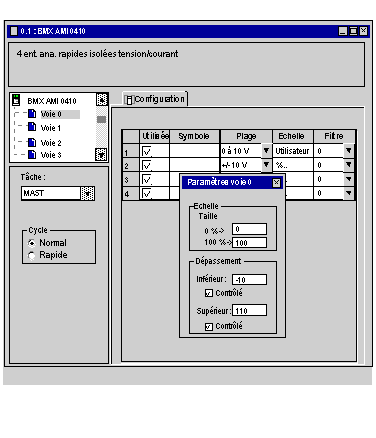

5	Cliquez sur la zone Echelle de la voie 0. Une fenêtre s'affiche. Définissez les diverses valeurs comme illustré dans la figure ci-dessous :

Affectation de variables au module d'entrée

Le tableau ci-dessous présente la procédure à suivre pour l'adressage direct des variables.

Etape	Action
1	Dans la fenêtre Navigateur du projet et dans Variables et instances FB, double-cliquez sur Variables élémentaires.
2	Dans la fenêtre Editeur de données, cochez la case dans la colonne Nom et saisissez un nom (par exemple, Sensor_value). Sélectionnez un type INT pour cette variable.
3	Dans la colonne Adresse, entrez l'adresse de la valeur analogique associée à cette variable. Pour cet exemple, associez la variable Sensor_value à la voie d'entrée analogique configurée en saisissant l'adresse %IW0.1.0. Illustration :

NOTE : Recommencez la même procédure pour déclarer et configurer le module de sortie analogique BMX AMO 0210.

Conversion des valeurs d'entrée/de sortie

Dans cette application, le niveau et la valeur de la pompe sont de type REAL et les modules analogiques utilisent des entiers. De ce fait, les conversions Entier/Réel doivent être appliquées dans une tâche MAST.

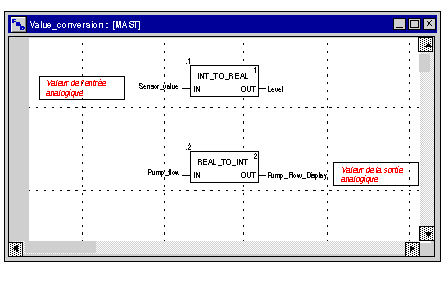

L'écran ci-dessous illustre la section de conversion E/S, écrite en DFB, à l'aide du bloc fonction de la bibliothèque.

Exécution de l'application

Le tableau ci-dessous présente la procédure à suivre pour lancer l'application en mode standard.

Etape	Action
1	Dans le menu Automate, cliquez sur Mode Standard,
2	Dans le menu Génération, cliquez sur Regénérer tout le projet. Votre projet est généré et prêt à être transféré à l'automate. Lors de la génération du projet, une fenêtre de résultats s'affiche. En cas d’erreur dans le programme, Control Expert indique son emplacement lorsque vous cliquez sur la séquence mise en surbrillance.
3	Dans le menu Automate, cliquez sur Connexion. Vous êtes connecté à l'automate.
4	Dans le menu Automate, cliquez sur Transfert du projet vers l'automate. La fenêtre Transfert du projet vers l'automate s'ouvre. Cliquez sur Transférer. L'application est transférée vers l'automate.
5	Dans l'Automate, cliquez sur Exécuter. La fenêtre Exécuter s'ouvre. Cliquez sur OK. L'application est maintenant en cours d'exécution (en mode RUN) sur l'automate.
