Déclaration des variables

Présentation

Toutes les variables utilisées dans les différentes sections du programme doivent être déclarées.

Les variables non déclarées ne peuvent pas être utilisées dans le programme.

NOTE : Pour plus d'informations, reportez-vous au chapitre Editeur de données.

Procédure de déclaration des variables

Le tableau ci-dessous présente la procédure de déclaration des variables d'application :

Etape	Action
1	Double-cliquez sur Variables élémentaires dans le Navigateur de projet ou dans les Variables et instances FB.
2	Dans la fenêtre Editeur de données, cochez la case de la colonne Nom et saisissez le nom de votre première variable.
3	Sélectionnez à présent un type de variable.
4	Une fois toutes vos variables déclarées, vous pouvez fermer la fenêtre.

Variables utilisées pour l'application

Le tableau ci-dessous présente le détail des variables utilisées dans l'application :

Variable	Type	Définition
Acquittement	EBOOL	Acquittement d'une erreur (Etat 1).
Stop	EBOOL	Cycle d'arrêt à la fin de la vidange (Etat 1).
Valve_Opening_Cmd	EBOOL	Ouverture de la vanne (Etat 1).
Motor_Run_Cmd	EBOOL	Requête de démarrage des cycles de remplissage (Etat 1).
Valve_Closing_Cmd	EBOOL	Fermeture de la vanne (Etat 1).
Initiale_condition	EBOOL	Transition qui amorce la pompe.
Desired_Level	REAL	Niveau de liquide souhaité.
Tank_ready	BOOL	La cuve est pleine et prête à être vidangée.
Flow	BOOL	Variable intermédiaire utilisée pour simuler l'application.
Init_Flow	REAL	Débit initial de la pompe.
Flow_Reduction	BOOL	Débit de la pompe après réduction.
Pump_Flow	REAL	Débit de la pompe.
Valve_Flow	REAL	Débit de la vanne.
Motor_Error	EBOOL	Erreur renvoyée par le moteur.
Valve_Closure_Error	EBOOL	Erreur renvoyée par la vanne lors de sa fermeture.
Valve_Opening_Error	EBOOL	Erreur renvoyée par la vanne lors de son ouverture.
Lim_Valve_Closure	EBOOL	Vanne en position fermée (Etat 1).
Lim_Valve_Opening	EBOOL	Vanne en position ouverte (Etat 1).
Run	EBOOL	Requête de démarrage des cycles de remplissage (Etat 1).
Nb_Stage	REAL	Numéro de l'étape de remplissage de la cuve.
Level	REAL	Niveau de liquide dans la cuve.
Tank_low_level	EBOOL	Le volume de la cuve est bas (Etat 1).
Tank_high_level	EBOOL	Le volume de la cuve est élevé (Etat 1).
Etape	REAL	Valeur d'incrémentation de l'étape.
Contactor_Return	EBOOL	Erreur renvoyée par le contacteur dans le cas d'une erreur du moteur.
Valve_closure_time	TIME	Heure de fermeture de la vanne.
Valve_opening_time	TIME	Heure d'ouverture de la vanne.
Drain	EBOOL	Commande de vidange

NOTE : les types EBOOL peuvent être utilisés pour les modules d'E/S, contrairement aux types BOOL.

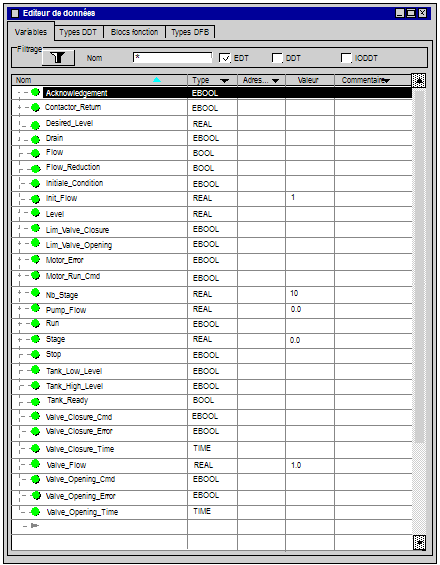

L'écran ci-dessous présente les variables d'application créées à l'aide de l'éditeur de données :
