Objets langage à échange implicite associés aux modules analogiques
Traduction de la notice originale
A propos de nous
Présentation
Une interface intégrée ou l'ajout d'un module enrichit automatiquement le projet d'objets langage permettant de programmer cette interface ou ce module.
Ces objets correspondent aux images des entrées/sorties et informations logicielles du module ou de l'interface intégrée.
Rappels
Les entrées (%I et %IW) du module sont mises à jour dans la mémoire automate en début de tâche, alors que l'automate en mode RUN ou STOP.
Les sorties (%Q et %QW) sont mises à jour en fin de tâche, uniquement lorsque l'automate est en mode RUN.
NOTE : Lorsque la tâche se produit en mode STOP, selon la configuration choisie :
  • les sorties sont mises en position de repli (mode de repli) ;
  • les sorties sont maintenues à leur dernière valeur (mode de maintien).

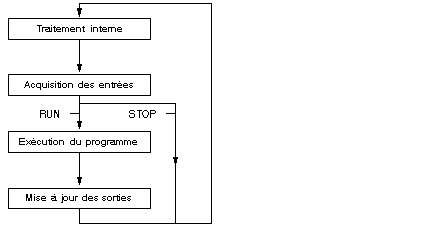

Illustration
Le cycle de fonctionnement d'une tâche automate (exécution cyclique) se présente comme suit :
