Le module BMX AMI 0410 est un équipement de mesure industrielle à 4 entrées haut de gamme.
Associé à des capteurs ou à des transmetteurs, il permet de réaliser des fonctions de surveillance, de mesure et de régulation des procédés continus.
Le module BMX AMI 0410 offre pour chacune de ses entrées, suivant le choix fait en configuration, la plage suivante :
-
+/- 10 V
-
0 à 10 V
-
0 à 5 V / 0 à 20 mA
-
1 à 5 V / 4 à 20 mA
-
+/- 5 V, +/- 20 mA
Le module fonctionne en entrées tension. Il intègre les quatre résistances de lecture connectées au niveau du bornier pour réaliser des entrées courant.

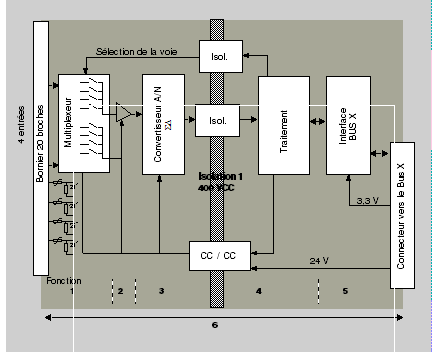

La figure ci-dessous illustre le module BMX AMI 0410 :
Description :
|
N°
|
Processus
|
Fonction
|
|
1
|
Adaptation des entrées et multiplexage
|
-
Raccordement physique au processus à l'aide d'un bornier à vis 20 broches
-
Protection du module contre les surtensions
-
Protection des résistances de lecture du courant par écrêteurs et fusibles réarmables
-
Filtrage analogique des signaux d'entrée
-
Scrutation des voies d'entrée par multiplexage statique via des opto-commutateurs, afin de fournir une possibilité de tension de mode commun de +/- 300 VCC
|
|
2
|
Amplification des signaux d'entrée
|
-
Sélection du gain en fonction des caractéristiques des signaux d'entrée, définies lors de la configuration (plage unipolaire ou bipolaire, en tension ou en courant)
-
Compensation des dérives de la chaîne d'amplification
|
|
3
|
Conversion
|
|
|
4
|
Transformation des mesures d'entrée dans une unité exploitable par l'utilisateur
|
-
Prise en compte des coefficients de recalage et d'alignement à appliquer aux mesures ainsi que des coefficients d'auto-étalonnage du module
-
Filtrage (filtre numérique) des mesures, en fonction des paramètres de configuration
|
|
5
|
Communication avec l'application
|
|
|
6
|
Surveillance du module et envoi de notifications d'erreur à l'application
|
Test de la chaîne de conversion
Test du dépassement de plage de valeurs sur les voies
Test du chien de garde
|
Le cadencement des mesures dépend du cycle utilisé, défini lors de la configuration : normal ou rapide.
-
En cycle normal, le temps de cycle de scrutation est fixe.
-
En cycle rapide, seules les voies déclarées comme étant utilisées sont scrutées. Le temps du cycle de scrutation est donc proportionnel au nombre de voies utilisées.
Les valeurs du temps de cycle dépendent du cycle sélectionné :
|
Module
|
Cycle normal
|
Cycle rapide
|
|
BMX AMI 0410
|
5 ms
|
1 ms + (1 ms x N)
où N : nombre de voies utilisées.
|

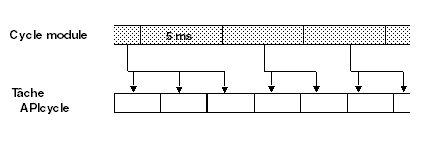

NOTE : le cycle du module n'est pas synchronisé avec le cycle automate. Au début de chaque cycle automate, les valeurs des voies sont prises en compte. Si le temps de cycle de la tâche MAST/FAST est inférieur au temps de cycle du module, certaines valeurs ne changent pas.
Contrôle des dépassements/dépassements par valeur inférieure
Le module BMX AMI 0410 propose 6 plages de tension ou de courant pour chacune de ses entrées.
Cette option doit être configurée dans les fenêtres de configuration pour chaque voie. La détection des tolérances inférieure et supérieure est toujours active indépendamment du contrôle des dépassements/dépassements par valeur inférieure.
Selon la plage choisie, le module effectue un contrôle de dépassement : il vérifie que la mesure est comprise entre une borne inférieure et une borne supérieure.
Description :
|
Désignation
|
Description
|
|
Plage nominale
|
Plage de mesures correspondant à la plage choisie.
|
|
Zone de tolérance supérieure
|
Varie entre les valeurs comprises entre la valeur supérieure de la plage (par exemple : +10 V pour la plage +/-10 V) et la borne supérieure.
|
|
Zone de tolérance inférieure
|
Varie entre les valeurs comprises entre la valeur inférieure de la plage (par exemple : -10 V pour la plage +/-10 V) et la borne inférieure.
|
|
Zone de dépassement supérieure
|
Zone située au-delà de la borne supérieure.
|
|
Zone de dépassement inférieure
|
Zone située en deçà de la borne inférieure.
|
Les valeurs des bornes de dépassement sont configurables indépendamment l'une de l'autre. Elles peuvent prendre des valeurs entières comprises entre les valeurs suivantes :
|
Plage
|
Plage BMX AMI 0410
|
|
Zone de dépassement inférieure
|
Zone de tolérance inférieure
|
Plage nominale
|
Zone de tolérance supérieure
|
Zone de dépassement supérieure
|
|
Unipolaire
|
|
0 à 10 V
|
-1 400
|
-1 001
|
-1 000
|
-1
|
0
|
10 000
|
10 001
|
11 000
|
11 001
|
11 400
|
|
0 à 5 V /
0 à 20 mA
|
-5 000
|
-1 001
|
-1 000
|
-1
|
0
|
10 000
|
10 001
|
11 000
|
11 001
|
15 000
|
|
1 à 5 V /
4 à 20 mA
|
-4 000
|
-801
|
-800
|
-1
|
0
|
10 000
|
10 001
|
10 800
|
10 801
|
14 000
|
|
Bipolaire
|
|
+/- 10 V
|
-11 400
|
-11 001
|
-11 000
|
-10 001
|
-10 000
|
10 000
|
10 001
|
11 000
|
11 001
|
11 400
|
|
+/- 5 V,
+/- 20 mA
|
-15 000
|
-11 001
|
-11 000
|
-10 001
|
-10 000
|
10 000
|
10 001
|
11 000
|
11 001
|
15 000
|
|
Utilisateur
|
|
+/- 10 V
|
-32 768
|
|
|
|
Personnalisé
|
Personnalisé
|
|
|
|
32 767
|
|
0 à 10 V
|
-32 768
|
|
|
|
Personnalisé
|
Personnalisé
|
|
|
|
32 767
|
Les mesures peuvent être représentées en affichage normalisé (en % avec 2 décimales) :
|
Type de plage de valeurs
|
Affichage
|
|
Plage unipolaire
0 à 10 V, 0 à 5 V, 1 à 5 V, 0 à 20 mA, 4 à 20 mA
|
de 0 à 10 000 (0 % à +100,00 %)
|
|
Plage bipolaire
+/- 10 V, +/- 5 mV +/- 20 mA
|
de -10 000 à 10 000 (-100,00 % à +100,00 %)
|
Il est également possible de définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
-
la borne inférieure correspondant au minimum de la plage : 0 % (ou -100,00 %).
-
la borne supérieure correspondant au maximum de la plage (+100,00 %).
Ces bornes minimale et maximale doivent être des entiers compris entre -32 768 et +32 767.
Par exemple, supposons qu'un conditionneur indique une information de pression sur une boucle 4-20 mA, avec 4 mA correspondant à 3 200 millibars et 20 mA correspondant à 9 600 millibars. Vous pouvez alors choisir le format utilisateur, en définissant les bornes inférieure et supérieure suivantes :
3 200 pour 3 200 millibars comme borne inférieure,
9 600 pour 9 600 millibars comme borne supérieure.
Les valeurs transmises au programme varient entre 3 200 (= 4 mA) et 9 600 (= 20 mA).
Le type de filtrage effectué est un filtrage de premier ordre. Le coefficient de filtrage est modifiable depuis une console de programmation ou par le programme.
La formule mathématique utilisée est la suivante :
où :
α = efficacité du filtre,
Mesf(n) = mesure filtrée à l'instant n,
Mesf(n-1) = mesure filtrée à l'instant n-1,
Valb(n) = valeur brute à l'instant n
Vous pouvez configurer la valeur de filtrage parmi 7 possibilités (de 0 à 6). Cette valeur est modifiable, même lorsque l'application est en mode RUN.
NOTE : le filtrage est accessible en cycle rapide ou normal.
Les valeurs de filtrage dépendent du cycle de configuration T (où T = temps de cycle de 5 ms en mode standard) :
|
Efficacité recherchée
|
Valeur à choisir
|
α correspondant
|
Temps de réponse du filtre à 63 %
|
Fréquence de coupure (Hz)
|
|
Pas de filtrage
|
0
|
0
|
0
|
0
|
|
Peu de filtrage
|
1
2
|
0,750
0,875
|
4 x T
8 x T
|
0,040 / T
0,020 / T
|
|
Filtrage moyen
|
3
4
|
0,937
0,969
|
16 x T
32 x T
|
0,010 / T
0,005 / T
|
|
Filtrage fort
|
5
6
|
0,984
0,992
|
64 x T
128 x T
|
0,0025 / T
0,0012 / T
|
L'alignement consiste à éliminer un décalage systématique observé avec un capteur donné, autour d'un point de marche donné. Cette opération permet de compenser une erreur liée au procédé. Pour cette raison, le remplacement d'un module ne nécessite pas un nouvel alignement. Par contre, le remplacement du capteur ou le changement du point de marche de ce capteur nécessite un nouvel alignement.
Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable depuis une console de programmation, même si le programme est en mode RUN. Pour chaque voie d'entrée, vous pouvez :
-
visualiser et modifier la valeur de mesure souhaitée,
-
sauvegarder la valeur d'alignement,
-
déterminer si la voie comporte déjà un alignement.
L'écart d'alignement peut également être modifié par programmation.
L'alignement s'effectue sur la voie en fonctionnement normal, sans influence sur les modes de fonctionnement de la voie du module.
L'écart maximal entre la valeur mesurée et la valeur souhaitée (valeur alignée) ne doit pas excéder +/- 1 500.
NOTE : pour aligner plusieurs voies analogiques sur les modules BMX ART/AMO/AMI/AMM, nous vous recommandons de procéder voie par voie. Testez chaque voie après l'alignement avant de passer à la voie suivante pour appliquer correctement les paramètres.
