Modification de la valeur de repli d'une sortie

Présentation

Lorsqu'une sortie est configurée en mode de repli, le bouton correspondant est valide mais les informations Repli/Maintien sont grisées, car il n'est pas possible de modifier le mode de repli en mode de mise au point. Cependant, il est possible de modifier la valeur de repli en saisissant une nouvelle valeur.

Procédure

Le tableau ci-dessous présente la procédure à suivre pour modifier la valeur de repli :

Etape	Action pour une voie
1	Accédez à l'écran de mise au point.

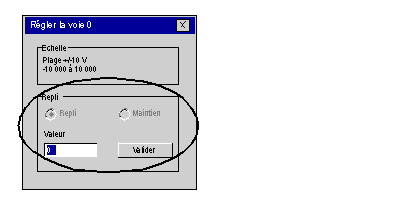

2	Sélectionnez la voie à modifier dans la zone de visualisation et double-cliquez sur la case correspondante dans la colonne Repli. Résultat : La boite de dialogue Régler la voie apparaît.
3	Cliquez sur la case située dans le champ Valeur de la boîte de dialogue Repli et saisissez la nouvelle valeur de repli. La valeur doit être comprise : Pour les modules de version logicielle TSX ASY 800 et ASY 410 < 1.0 entre -10 000 et 10 000 dans la plage 10 V entre 0 et 10 000 dans les plages 0-20 mA et 4-20 mA Pour les modules de version logicielle TSX ASY 800 et ASY 410 > 1.0 entre -10 500 et 10 500 dans la plage 10 V entre 0 et 10 500 dans les plages 0-20 mA et 4-20 mA
4	Validez cette nouvelle valeur en cliquant sur OK.
5	Refermez la boîte de dialogue Régler la voie.

Remarques

NOTE : la valeur de repli peut également être modifiée via le programme, à l'aide de l'instruction WRITE_PARAM.

NOTE : la valeur de repli n'est pas modifiable sur les modules TBX.
