Fonction d'étalonnage d'un module analogique
(Traduction du document original anglais)
A propos de nous
Introduction
Cette fonction n'est accessible qu'en mode connecté. Elle est utilisée pour étalonner à nouveau les voies de chaque module d'entrée analogique d'un projet.
L'étalonnage est utilisé pour corriger le décalage du module sur le long terme. Il peut également servir à optimiser la précision de la mesure à des températures ambiantes différentes de 25 degrés Celsius.
Procédure
Procédure permettant d'accéder à la fonction Etalonnage :
Etape
Action
1
Accédez à l'écran de configuration de rack.
2
Double-cliquez sur le module analogique à étalonner.
3
Sélectionnez l'onglet Etalonnage.
Résultat : L'écran Etalonnage apparaît.
Illustration

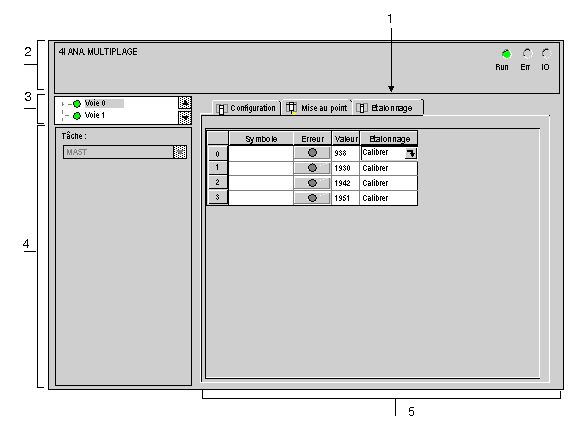

La figure ci-dessous représente un écran d'étalonnage.
Description
Le tableau ci-dessous présente les différents éléments de l'écran d'étalonnage et leurs fonctions.
Nombre
Elément
Fonction
1
Onglets
L'onglet au premier plan indique le mode en cours (pour cet exemple : Etalonnage). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Etalonnage (accessible uniquement en mode connecté).
  • Mise au point, accessible uniquement en mode connecté.
  • Configuration.
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone, se trouvent 3 voyants indiquant l'état du module en mode connecté :
  • RUN indique l'état de fonctionnement du module.
  • ERR signale un défaut interne au module.
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement.
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie.
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie ;
  • d'afficher le Symbole, nom de la voie défini par l’utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Rappelle la tâche MAST, FAST ou AUXi configurée. Cette rubrique est figée.
5
Zone Affichage
Cette zone de niveau voie affiche les informations ERR pour chaque voie : toutes les mesures sont incorrectes ; le filtrage et l'alignement sont désactivés.
NOTE : tous les voyants et commandes non disponibles apparaissent en gris.
Usage
Pour les modules TSX AEY 800/810/1600, TBX AES 400 et TBX AMS 620, seule la voie  0 doit être étalonnée pour toutes les voies du module à étalonner.
Pour le module TSX AEY 1614, seules les voies  0 et  8 doivent être étalonnées pour toutes les voies du module à étalonner.
Pour le module TSX AEY 414, un étalonnage général de la voie doit être effectué.
