Configuration d'un module analogique : Généralités
(Traduction du document original anglais)
Présentation
L'écran de configuration du module analogique sélectionné à partir du rack affiche les paramètres qui lui sont associés.

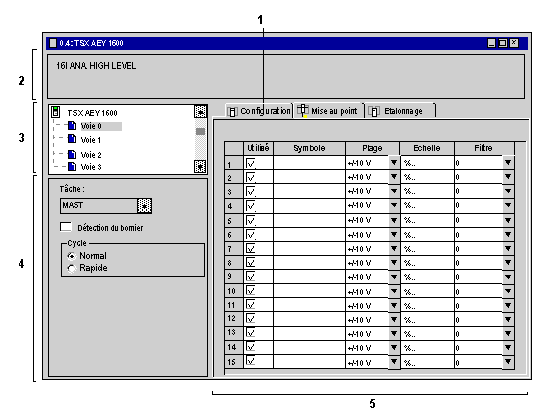

Illustration
Cet écran permet d'afficher et de modifier les paramètres en mode local.
Description
Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.
Nombre
Elément
Fonction
1
Onglets
L'onglet en avant-plan indique le mode en cours (Configuration pour cet exemple). Pour sélectionner un mode, cliquez sur l'onglet correspondant.
  • Configuration.
  • Etalonnage (accessible uniquement en mode connecté).
  • Mise au point (accessible uniquement en mode connecté).
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone, se trouvent 3 voyants indiquant l'état du module en mode connecté :
  • RUN indique l'état de fonctionnement du module.
  • ERR signale un défaut à l'intérieur du module.
  • E/S signale un défaut à l'extérieur du module ou un défaut d'application.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement.
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie.
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie ;
  • d'afficher le Symbole, nom de la voie défini par l’utilisateur (au travers de l'éditeur de variables).
4
Zone Paramètres généraux
Cette zone permet de sélectionner la tâche associée à la voie :
  • Tâche : définit la tâche MAST, FAST ou AUX0/3 dans laquelle seront échangés les objets à échanges implicites de la voie.
  • La case à cocher Détection du bornier permet de modifier la fonction de détection du bornier.
  • La zone Cycle permet de définir le cycle de scrutation des entrées (disponible seulement pour certains modules analogiques).
5
Zone Configuration
Cette zone vous permet de définir les paramètres applicables à différentes voies. Cette zone comprend différentes rubriques, affichées selon le choix du module analogique.
La colonne Symbole affiche le symbole associé à la voie lorsque celui-ci a été défini par l'utilisateur (depuis l'éditeur de variables).
