Surveillance des dépassements par valeur supérieure/inférieure du module TSX ASY 800
(Traduction du document original anglais)
Introduction
Le module TSX ASY 800 autorise un dépassement par valeur supérieure de +/-5 % pour les plages de tension et de 4 à 20 mA et +5 % pour les plages de courant.
La détection de dépassement par valeur inférieure/supérieure de plage est facultative.

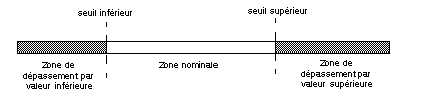

Zones de mesures
La plage de mesures est divisée en trois zones :
Zone nominale
Plage de mesures correspondant à la plage choisie.
Zone de dépassement par valeur supérieure
Zone située au-delà du seuil supérieur.
Zone de dépassement par valeur inférieure
Zone située en deçà du seuil inférieur.
Indications de dépassement par valeur supérieure
Les valeurs de dépassement par valeur supérieure des différentes plages sont les suivantes :
Plage
Seuil inférieur
Seuil supérieur
+/-10 V
-10 500 (égal à –10,5 V)
+10 500 (égal à +10,5 V)
0 à 20 mA
0 (c'est-à-dire 0 mA)
+10 500 (égal à +21 mA)
4 à 20 mA
-500 (égal à 3,2 mA)
+10 500 (égal à +20,8 mA)
Vous pouvez choisir l'indication de dépassement par valeur supérieure, inférieure ou les deux.
Lorsque le contrôle de dépassement par valeur inférieure/supérieure est demandé, les indications sont signalées par les bits suivants :
Nom du bit
Signification (lorsque = 1)
%Ir.m.c.ERR
Signale une erreur sur la voie.
%MWr.m.c.2.1
Signale un dépassement par valeur supérieure de plage sur la voie :
  • %MWr.m.c.2.3 = 1 signale un dépassement par valeur supérieure du seuil supérieur de la plage,
  • %MWr.m.c.2.3 = 0 signale un dépassement par valeur inférieure du seuil inférieur de la plage.
