Présentation du module TSX ASY 800
(Traduction du document original anglais)
A propos de nous
Généralités
Le module TSX ASY 800 est un module comportant 8 sorties analogiques non isolées entre elles. Ce module offre pour chacune de ses sorties et suivant le choix fait en configuration, les gammes :

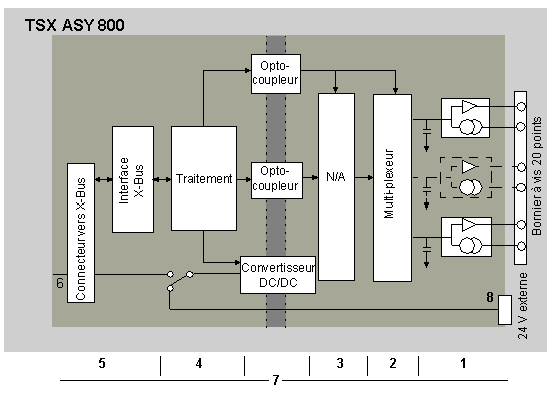

Synoptique
Le module de sortie TSX ASY 800 réalise les fonctions suivantes :
Description
Le détail des fonctions est le suivant :
Repère
Elément
Fonction
1
Raccordement au processus
  • raccordement physique au processus par un connecteur SubD 25 points,
  • protection du module contre les surtensions.
2
Adaptation aux différents actionneurs
  • l’adaptation se fait en tension ou en courant.
3
Conversion des données numériques en signaux analogiques
  • en tension, elle s’effectue sur 13 bits + signe (-8192 à +8191),
  • en courant, elle s’effectue sur 13 bits (0 à +8191).
4
Transformation des valeurs applicatives en données utilisables par le convertisseur numérique/analogique
-
5
Interface de communication avec l’application
  • gestion des échanges avec le processeur,
  • adressage géographique,
  • réception depuis l’application des paramètres de configuration du module et des voies, ainsi que des consignes numériques des voies,
  • envoi de l’état du module à l’application.
6
Alimentation du module
-
7
Surveillance du module et indication des défauts éventuels à l’application
  • test du convertisseur,
  • test du dépassement de gamme sur les voies,
  • test de la présence du bornier,
  • test du chien de garde.
8
Alimentation 24V externe des sorties
-
Temps de rafraîchissement des sorties
Le temps maximum entre l'envoi de la valeur de la sortie sur le bus automate et son positionnement effectif sur le bornier est de 5 ms.
Comportement sur défaut d’alimentation externe des sorties
Lors d’un défaut d’alimentation externe des sorties, toutes les sorties du module TSX ASY 800 passent à 0.
NOTE : lorsque le module est en même temps en défaut alimentation externe et en défaut bornier, seul le défaut d’alimentation est signalé.
Ecriture des sorties
L’application doit fournir aux sorties des valeurs au format normalisé :
Ces valeurs doivent être écrites dans les mots %QWr.m.c.0 à 7 pour les voies 0 à 7 du module.
