Présentation du module TSX ASY 410
(Traduction du document original anglais)
Généralités
Le module TSX ASY 410 est un module comportant 4 sorties analogiques isolées entre elles. Ce module offre pour chacune de ses sorties et suivant le choix fait en configuration, les gammes :

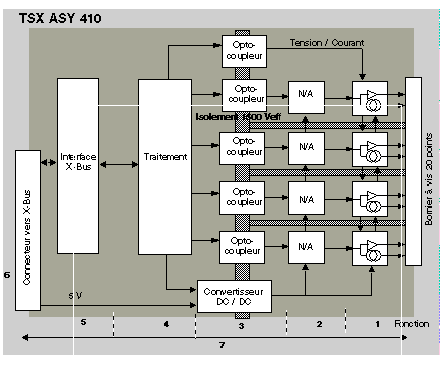

Synoptique
Le module de sortie TSX ASY 410 réalise les fonctions suivantes :
Description
Le détail des fonctions est le suivant :
Repère
Fonction
Caractéristiques
1
Raccordement au processus
  • raccordement physique au processus par un bornier à vis 20 points,
  • protection du module contre les surtensions.
2
Adaptation aux différents actionneurs
  • l’adaptation se fait en tension ou en courant.
3
Conversion des données numériques en signaux analogiques
  • elle s’effectue sur 11 bits avec signe (-2048 à 2047),
  • le recadrage des données, fournies par le programme, dans la dynamique du convertisseur est réalisé automatiquement.
4
Transformation des valeurs applicatives en données utilisables par le convertisseur numérique/analogique
-
5
Interface de communication avec l’application
  • gestion des échanges avec le processeur,
  • adressage géographique,
  • réception depuis l’application des paramètres de configuration du module et des voies, ainsi que des consignes numériques des voies,
  • envoi de l’état du module à l’application.
6
Alimentation du module
-
7
Surveillance du module et indication des défauts éventuels à l’application
  • test du convertisseur,
  • test du dépassement de gamme sur les voies,
  • test de la présence du bornier,
  • test du chien de garde.
Rafraîchissement des sorties
Le temps maximum entre l'envoi de la valeur de la sortie sur le bus automate et son positionnement effectif sur le bornier est de 2,5 ms.
Les sorties peuvent être individuellement affectées à la tâche MAST ou à la tâche FAST du programme application.
Ecriture des sorties
L’application doit fournir aux sorties des valeurs au format normalisé :
Ces valeurs doivent être écrites dans les mots %QWr.m.c.0 à 3 pour les voies 0 à 3 du module.
