Surveillance des dépassements

Introduction

Le module TSX AEY 810 propose 6 plages de tension ou de courant pour chacune de ses entrées. En fonction de la plage choisie, le module effectue toujours un contrôle de dépassement : il vérifie que la mesure est comprise entre un seuil inférieur et un seuil supérieur.

Ce contrôle est facultatif.

Le module tolère généralement un dépassement de 5 % de la plage de courant positive couverte.

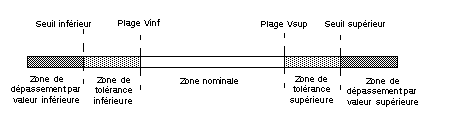

Zones de mesures

La plage de mesures est divisée en 5 zones :

Zone nominale

Plage de mesures correspondant à la plage choisie.

Zone de tolérance supérieure

Valeurs comprises entre la valeur supérieure de la plage (par exemple : + 10 V pour la plage -10 V +10 V) et le seuil supérieur.

Zone de tolérance inférieure

Valeurs comprises entre la valeur minimale de la plage (par exemple : - 10 V pour la plage -10 V +10 V) et le seuil inférieur.

Zone de dépassement par valeur supérieure

Zone située au-delà du seuil supérieur.

Zone de dépassement par valeur inférieure

Zone située en deçà du seuil inférieur.

Indications de dépassement par valeur supérieure

Dans les zones de dépassement par valeur supérieure/inférieure, il y a un risque de saturation de l'appareil de mesure. Pour prendre en compte ce risque dans le programme utilisateur, des bits d'erreur ont été préparés :

Nom du bit	Signification (lorsque = 1)
%IWr.m.c.1.5	Mesure dans la zone de tolérance inférieure.
%IWr.m.c.1.6	Mesure dans la zone de tolérance supérieure.
%MWr.m.c.2.1	Lorsque le contrôle de dépassement par valeur supérieure/inférieure est demandé, ce bit indique toute variation fautive de la plage : %MWr.m.c.2.14 signale un dépassement par valeur inférieure ; alors que %MWr.m.c.2.15 signale un dépassement par valeur supérieure.
%Ir.m.c.ERR	Défaut de la voie.

NOTE : Lors d'un dépassement par valeur inférieure/supérieure, les chutes dans la valeur mesurée sont supprimées. Ces valeurs respectent le seuil de correspondance.

Valeurs des seuils de dépassement par valeur inférieure/supérieure

Les valeurs de ces seuils sont configurables indépendamment l'une de l'autre. Elles peuvent prendre des valeurs entières comprises entre les valeurs suivantes :

seuil inférieur = valeur inférieure de la plage + zone de tolérance inférieure,
seuil inférieur = valeur inférieure de la plage + zone de tolérance inférieure,

Le tableau suivant indique les valeurs de zone de tolérance basées sur les différentes plages :

Plage	Zone de tolérance inférieure			Zone de tolérance supérieure
-	Valeur par défaut	Valeur maximale	Valeur minimale	Valeur par défaut	Valeur minimale	Valeur maximale
Bipolaire	Plage de -0,125 x Δ/2	0	Plage de -0,25 x Δ/2	Plage de -0,125 x Δ/2	0	Plage de 0,25 x Δ/2
Unipolaire	Plage de -0,125 x Δ	0	Plage de -0,25 x Δ	Plage de 0,125 x Δ	0	Plage de 0,25 x Δ
Bipolaire normalisé	-1250	0	-2500	1250	0	2500
Unipolaire normalisé	-1250	0	-2500	1250	0	2500
Utilisateur bipolaire	Plage de -0,125 x Δ/2	0	Plage de -0,25 x Δ/2	Plage de 0,125 x Δ/2	0	Plage de 0,25 x Δ/2
Utilisateur unipolaire	Plage de -0,125 x Δ	0	Plage de -0,25 x Δ	Plage de 0,125 x Δ	0	Plage de 0,25 x Δ

Légende :
Plage Δ	Valeur supérieure de plage - Valeur inférieure de plage

NOTE : La plage bipolaire est la plage +/-10 V. Les plages unipolaires sont les suivantes : 0-20 mA, 0-10 V, 0-5 V, 1-5 V et 4-20 mA.

La surveillance des dépassements par valeur supérieure est activée par défaut, mais elle peut être également partiellement activée (uniquement pour les dépassements par valeur inférieure ou supérieure) ou désactivée.

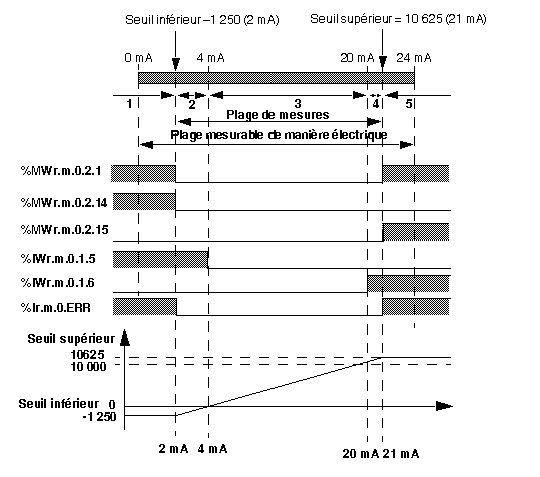

Exemple

Dépassement par valeur supérieure pour la plage 4-20 mA en mode normalisé, sur la voie 0 (zéro) :

Zone de dépassement par valeur inférieure.

Zone de tolérance inférieure

Zone nominale.

Zone de tolérance supérieure

Zone de dépassement par valeur supérieure
