Le module de sortie TSX ASY 800 comprend un connecteur Sub-D 25 broches et un bornier d'alimentation externe.
Connecteur Sub-D 25 broches
La connexion Sub-D est illustrée ci-dessous :
STD : La barrette située entre les broches 3 et 13 détecte le débranchement.

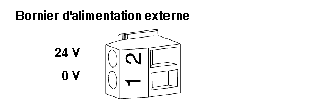

Bornier d'alimentation externe
La connexion du bornier d'alimentation externe est illustrée ci-dessous :
Recommandations :
-
L'alimentation externe doit être de type TBTS (très basse tension de sécurité) 24 V +/- 5 %, ondulation < 1 V.
-
Le fil de connexion doit être un câble blindé (il est recommandé de connecter la tresse du blindage du côté de l'alimentation et le plus proche possible du module, à l'aide de clips de mise à la terre).
Alimentations appropriées : TSX SUP 1011/1021/1051/1101 et TSX SUP A05.
