Brochage par TELEFAST 2 du module TSX ASY 410
(Traduction du document original anglais)
A propos de nous
Aperçu

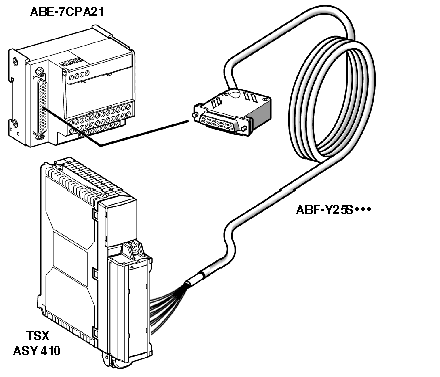

Le module analogique TSX ASY 410 est connecté à un accessoire TELEFAST 2 doté du câble TSX ABF-Y25S••• afin de garantir un blindage permanent. L'accessoire ABE-7CPA21 est une embase de raccordement pour la connexion sur un bornier à vis du module 4 voies analogiques.
ABE-7CPA21
La distribution des voies analogiques des borniers TELEFAST 2 avec la référence ABE-7CPA21 est la suivante :
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
1
/
Masse
Alim. 1
/
Masse
2
/
STD (1)
Alim. 2
/
Masse
3
/
STD (1)
Alim. 3
/
Masse
4
/
STD (2)
Alim. 4
/
Masse
100
1
Sortie tension 0
200
14
Voie commune 0
101
2
Sortie courant 0
201
/
Masse
102
15
Sortie tension 1
202
3
Voie commune 1
103
16
Sortie courant 1
203
/
Masse
104
4
Sortie tension 2
204
17
Voie commune 2
105
5
Sortie courant 2
205
/
Masse
106
18
Sortie tension 3
206
6
Voie commune 3
107
19
Sortie courant 3
207
/
Masse
Connexion via le câble TSX ABF-Y25S•••
La connexion du module analogique TSX ASY 410 à l'accessoire ABE-7CPA21 TELEFAST 2 est établie à l'aide de l'un des câbles suivants :
Ces câbles comprennent le bornier TSX BLY 01.
