Il est recommandé d'utiliser des câbles blindés. Le câblage est connecté d'un côté, le plus près possible du bornier. Utilisez de préférence un bornier ABE-7BV10 ou ABE-7BV20 pour connecter le câblage.
Utilisation avec TELEFAST
NOTE : Pour une utilisation avec TELEFAST, référence ABE-7CPA12, la barrette de détection du bornier fait partie intégrante de TELEFAST.
Compensation de soudure froide interne :
exécutée dans TELEFAST par une sonde de température (silicone).
Si ce mode de compensation est choisi, aucun câblage spécifique ne doit être effectué. Connectez tout simplement TELEFAST au module à l'aide du fil TSX CAP 030. Dans ce cas, les 16 voies peuvent être câblées comme des thermocouples.
Utilisation sans TELEFAST
Compensation de soudure froide externe à l'aide d'une sonde Pt 100 externe :

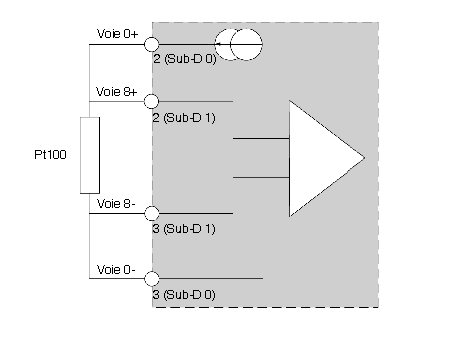

Lors d'une connexion directe aux connecteurs SUB-D, il incombe à l'utilisateur de connecter une sonde Pt 100 (4 fils) pour mesurer la température du bornier. Dans ce cas, le mode de compensation de soudure froide externe doit être sélectionné et les voies 0 et 8 dédiées à cette mesure. La voie 0 alimente la sonde Pt100 et la voie 8 effectue la mesure de haute impédance.
Dans ce cas, seules 14 voies de thermocouple peuvent être câblées. Le câblage doit être exécuté comme suit :
