Dimensions des modules convertisseurs fibre optique X80 BMXNRP0200/0201
|
|
|
Traduction de la notice originale
|
|
Dimensions des modules convertisseurs fibre optique X80 BMXNRP0200/0201
|
|
|
Traduction de la notice originale
|

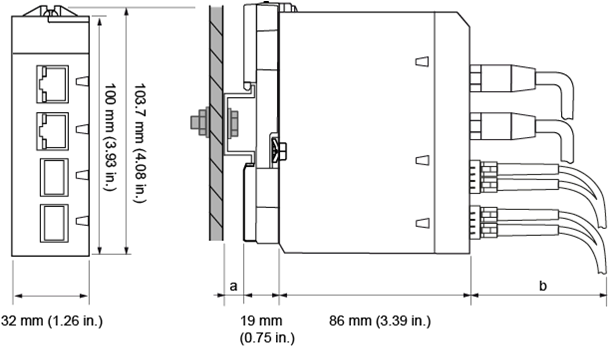

aProfondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
bProfondeur du câblage : la valeur dépend du connecteur et des fils utilisés dans la plate-forme.
|
Référence du module
|
Dimensions du module
|
Profondeur de l'installation(1)
|
||
|---|---|---|---|---|
|
Largeur
|
Hauteur
|
Profondeur
|
||
|
BMXNRP0200
|
32 mm (1.26 in.)
|
103,7 mm (4.08 in.)
|
86 mm (3.39 in.)
|
105 mm (4.13 in.)(1)
|
|
BMXNRP0201
|
||||
(1)La profondeur du rail DIN (a) et la profondeur du câblage (b) ne sont pas incluses. |
||||
