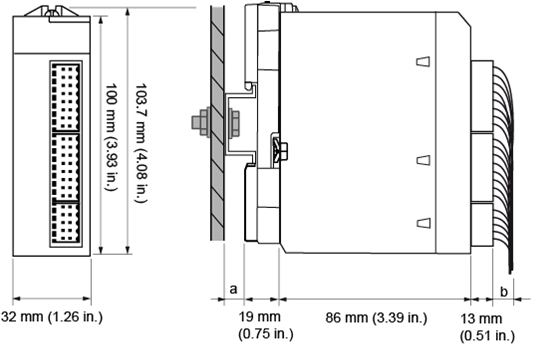

Dimensions du module de comptage X80 BMXEHC0200(H)
|
|
|
Traduction de la notice originale
|
|
Dimensions du module de comptage X80 BMXEHC0200(H)
|
|
|
Traduction de la notice originale
|
aProfondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
bProfondeur du câblage : la valeur dépend du connecteur et des fils utilisés dans la plate-forme.
|
Référence du module
|
Dimensions du module
|
Profondeur de l'installation(1)
|
||
|---|---|---|---|---|
|
Largeur
|
Hauteur
|
Profondeur
|
||
|
BMXEHC0200(H)(2)
|
32 mm (1.26 in.)
|
103,7 mm (4.08 in.)
|
86 mm (3.39 in.)
|
99 mm (3.9 in.)(1)
|
(1)La profondeur du rail DIN (a) et la profondeur du câblage (b) ne sont pas incluses. (2)Le jeu de borniers débrochables pour BMXEHC0200(H) comprend un bornier 10 broches et deux borniers 16 broches |
||||
