Dimensions des modules d'E/S TOR X80
Traduction de la notice originale
A propos de nous
Présentation générale des modules d'E/S TOR X80

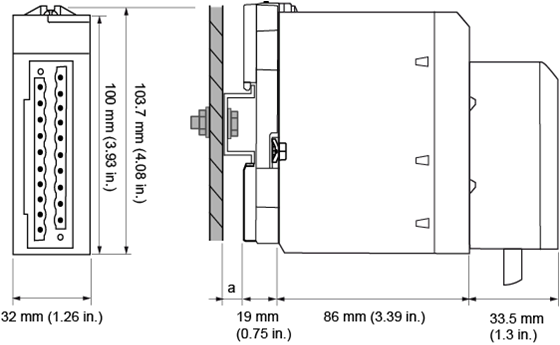

Module d'E/S TOR X80 avec bornier débrochable 20 broches
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.

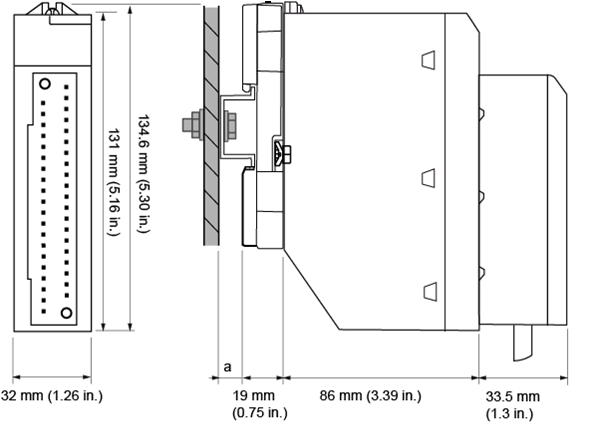

Module d'E/S TOR X80 avec bornier débrochable 40 broches
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme. Consultez les instructions de Montage des racks.

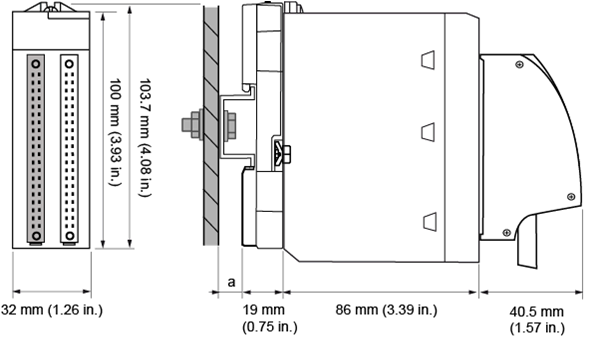

Module d'E/S TOR X80 à connecteurs de type FCN 40 broches
a
Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
Dimensions des modules TOR X80
Référence du module
Dimensions du module
Profondeur de l'installation(1)
Largeur
Hauteur
Module seul
Modules d'E/S TOR X80 à bornier débrochable 20 broches
BMXDDI1602(H)
32 mm (1.26 in.)
103,7 mm (4.08 in.)
86 mm (3.39 in.)
119,5 mm (4.69 in.)(1)
BMXDDI1603(H)
BMXDDI1604(T)
BMXDAI1602(H)
BMXDAI1603(H)
BMXDAI1604(H)
BMXDAI0805(H)
BMXDAI0814
BMXDDO1602(H)
BMXDDO1612(H)
BMXDRA0804(T)
BMXDRA0805(H)
BMXDRA0815(H)
BMXDRA1605(H)
BMXDAO1605(H)
BMXDDM1622(H)
BMXDDM1625(H)
Modules d'E/S TOR X80 à bornier débrochable 40 broches
BMXDAI1614(H)
32 mm (1.26 in.)
134,6 mm (5.30 in.)
86 mm (3.39 in.)
119,5 mm (4.69 in.)(1)
BMXDAI1615(H)
BMXDRC0805(H)
BMXDAO1615(H)
Modules d'E/S TOR X2 à 1 ou 2 connecteurs de type FCN 40 broches
BMXDDI3202(K)
32 mm (1.26 in.)
103,7 mm (4.08 in.)
86 mm (3.39 in.)
126,5 mm (4.96 in.)(1)
BMXDDI3202(KH)
BMXDDO3202(K)
BMXDDO3202(KC)
BMXDDM3202(K)
BMXDDI6402(K)
BMXDDI6402(KH)
BMXDDO6402(K)
BMXDDO6402(KC)
(1)
Compte non tenu de la profondeur du rail DIN (a)
NOTE : Les connecteurs livrés avec les modules d'E/S TOR X80 (borniers débrochables 20 et 40 broches) et les cordons préassemblés correspondants (BMXFTW**1 et BMXFTW**5) ont les mêmes dimensions.
NOTE : Tenez compte des dégagements nécessaires à l'installation des câbles et à l'espacement des racks.
