Dimensions des modules d'alimentation X80
|
|
|
Traduction de la notice originale
|
|
Dimensions des modules d'alimentation X80
|
|
|
Traduction de la notice originale
|

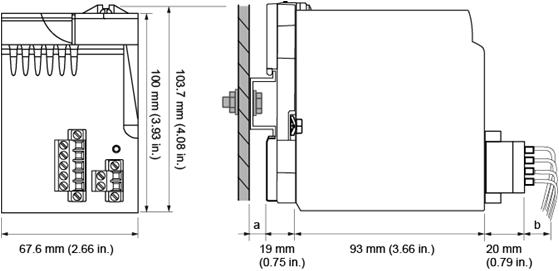

aProfondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
bProfondeur du câblage : la valeur dépend du connecteur et des fils utilisés dans la plate-forme.

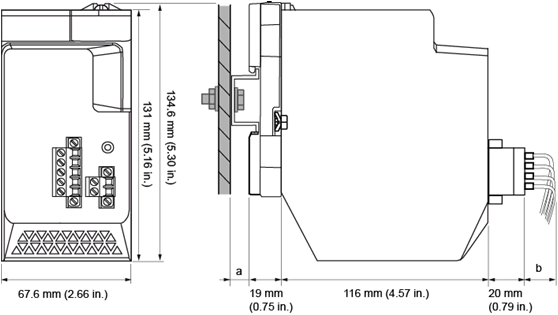

aProfondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
bProfondeur du câblage : la valeur dépend du connecteur et des fils utilisés dans la plate-forme.
|
Référence du module
|
Dimensions du module
|
Profondeur de l'installation(1)
|
||
|---|---|---|---|---|
|
Largeur
|
Hauteur
|
Profondeur
|
||
|
Modules d'alimentation autonome
|
||||
|
BMXCPS2000
|
67,6 mm (2.66 in.)
|
103,7 mm (4.08 in.)
|
93 mm (3.66 in.)
|
113 mm (4.45 in.)(1)
|
|
BMXCPS3500(H)
|
||||
|
BMXCPS2010
|
||||
|
BMXCPS3020(H)
|
||||
|
BMXCPS3540(T)
|
||||
|
Modules d'alimentation redondante
|
||||
|
BMXCPS4002(H)
|
67,6 mm (2.66 in.)
|
134,6 mm (5.30 in.)
|
116 mm (4.57 in.)
|
136 mm (5.35 in.)(1)
|
|
BMXCPS4022(H)
|
||||
|
BMXCPS3522(H)
|
||||
(1)La profondeur du rail DIN (a) et la profondeur du câblage (b) ne sont pas incluses. |
||||
