Pour établir la redondance, installez deux modules d'alimentation dans les deux premiers emplacements d'un rack BMEXBP••02.
Tous les autres emplacements sont considérés comme des modes dégradés.
|
Configuration
|
Surveillance et enregistrement des données d'alimentation
|
Gestion de la redondance (commande de l'alimentation et diagnostics via les voyants)
|
Envoi des données à l'application
|
|
Deux alimentations redondantes dans un rack principal incluant une UC M580 ou un module CRA
|
✓
|
✓
|
✓
|
|
Deux alimentations redondantes dans un rack d'extension
|
✓
|
✓
|
–
|
|
Une alimentation redondante
|
✓
|
–
|
–
|
|
|
Principe de la redondance
La redondance repose sur le principe suivant :
-
Chacun des deux modules d'alimentation d'un rack joue le rôle de maître ou d'esclave.
-
Diagnostic (tension et courant) pour chaque module d'alimentation.
-
Interconnexion entre les deux modules d'alimentation redondants d'un rack pour augmenter le niveau de diagnostic.
-
Envoi de l'état de la redondance à l'UC M580 ou au module CRA.
Positions maître et esclave
Chacun des deux modules d'alimentation d'un rack joue le rôle de maître ou d'esclave :
|
Mode
|
Description
|
|
Maître
|
Le module d'alimentation maître alimente l'embase pour les deux tensions (24 VCC et 3,3 VCC).
|
|
Esclave
|
L'autre module d'alimentation est l'esclave.
|

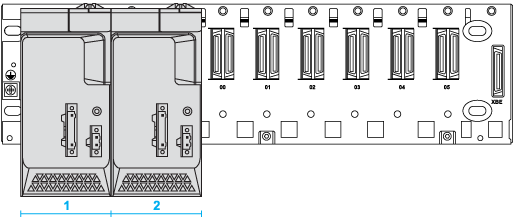

Après la mise sous tension initiale, l'alimentation la plus à gauche joue le rôle de maître :
1
Alimentation redondante en position de maître (après la mise sous tension).
2
Alimentation redondante en position d'esclave (après la mise sous tension).
Dès que l'alimentation esclave assume le rôle de maître, elle conserve la configuration maître, même en cas de remplacement physique de l'autre alimentation. Lorsqu'un maître ne joue plus le rôle de maître, celui-ci est dévolu à l'autre alimentation. Autrement dit, l'esclave devient le maître si le maître d'origine n'alimente plus l'embase. (Le rack est alimenté en continu pendant cette transition.)
Détection d'une perte de redondance
Le signal Redundancy_Lost_N associé au module d'alimentation redondant est réglé sur le niveau bas lorsque l'une des conditions suivantes est remplie :
-
L'alimentation maître 24 VCC est hors plage.
-
L'alimentation maître 3.3 VCC est hors plage.
-
L'alimentation esclave 24 VCC est hors plage.
-
L'alimentation esclave 3,3 VCC est hors plage.
-
Le maître est hors tension ou absent.
-
L'esclave est hors tension ou absent.
-
La capacité de courant du maître est insuffisante.
-
La capacité de courant de l'esclave est insuffisante.
auto-test : un test automatique vérifie que le module d'alimentation redondant est configuré en tant qu'alimentation esclave (S). Pendant le test, les
voyants ACTIVE et RD clignotent en continu.
NOTE : Avant d'alimenter l'embase, chaque module d'alimentation vérifie que les alimentations 24 VCC et 3,3 VCC se trouvent dans la plage acceptable. Si l'une des alimentations est hors plage, le signal Redundancy_Lost_N est envoyé de l'embase vers la CPU ou le module BMECRA312•0. Le signal Redundancy_Lost_N décrit l'état de redondance du module d'alimentation redondante lorsque deux modules de ce type sont connectés à l'embase. Ce signal est actif au niveau bas et est réservé aux CPU ou aux modules BMECRA312•0.
Si le module d'alimentation redondante se trouve dans un rack distant contenant un module adaptateur (e)x80 BM•CRA312•0, les informations de redondance figurent dans le champ REDUNDANT_POWER_SUPPLY_STATUS de T_M_CRA_EXT_IN. Si l'alimentation se trouve sur un rack local, ces informations apparaissent dans %S124 et sont prises en compte dans %S10.
