Définition des équipements de protection en tête de ligne
Traduction de la notice originale
A propos de nous
Introduction
Il est recommandé d'installer un système de protection en tête de ligne sur le circuit d'alimentation, composé des éléments suivants :
Choix du disjoncteur de ligne
Choisissez le calibre du disjoncteur de ligne en fonction des facteurs suivants :
Le choix du calibre minimum du disjoncteur se fait selon les règles suivantes :
NOTE : Tous les pôles du circuit d'alimentation principal doivent être protégés par des fusibles ou des disjoncteurs de 15 A (Amérique du Nord) et 16 A (reste du monde) minimum.

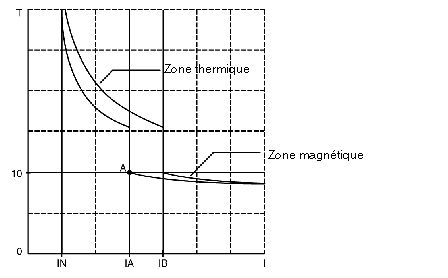

La figure ci-après présente un exemple de caractéristiques fournies par un fabricant de disjoncteurs :
Choix du fusible de ligne
Lorsque vous choisissez le calibre du fusible de ligne, tenez compte des éléments suivants :
Le choix du calibre minimum du fusible se fait selon les règles suivantes :
Caractéristiques de l'alimentation
Ce tableau récapitule les caractéristiques du courant permettant de définir la taille minimale du disjoncteur et du fusible pour chaque module d'alimentation :
Module d'alimentation
courant nominal d'entrée Ieff
courant d'appel I(1)
caractéristiques du courant
It
I2t
BMXCPS2000
(100 à 240 VCA)
à 115 VCA
0,61 A
–
–
–
à 120 VCA
–
30 A
0,03 As
0,5 A2s
à 240 VCA
0,31 A
60 A
0,06 As
2 A2s
BMXCPS2010
(24 VCC)
à 24 VCC
1 A
30 A
0,15 As
0,6 A2s
BMXCPS3020(H)
(24 à 48 VCC)
à 24 VCC
1,65 A
30 A
0,2 As
1 A2s
à 48 VCC
0,83 A
60 A
0,3 As
3 A2s
BMXCPS3500(H)
(100 à 240 VCA)
à 115 VCA
1,04 A
–
–
–
à 120 VCA
–
30 A
0,05 As
1 A2s
à 240 VCA
0,52 A
60 A
0,07 As
3 A2s
BMXCPS3540T
(125 VCC)
à 125 VCC
0,36 A
30 A
0,05 As
2 A2s
BMXCPS4002(H)
(100 à 240 VCA)
à 115 VCA
1,1 A
30 A
0,1 As
1 A2s
à 120 VCA
–
–
–
–
à 240 VCA
0,55 A
60 A
0,15 As
4 A2s
BMXCPS4022(H)
(24 à 48 VCC)
à 24 VCC
1,9 A
60 A
0,05 As
0,4 A2s
à 48 VCC
1 A
60 A
0,08 As
1,9 A2s
BMXCPS3522(H)
(125 VCC)
à 125 VCC
0,6 A
60 A
0,025 As
0,15 A2s
1
valeurs à la mise sous tension initiale et à 25 °C (77 °F),
