Diagnostic du service de temps réseau

Utilisez la page Diagnostic du service de temps réseau pour afficher les données générées dynamiquement qui décrivent le fonctionnement du service NTP (Network Time Protocol) configuré sur la page Client NTP dans Control Expert.

NOTE : avant d'afficher la fenêtre Diagnostic, connectez le DTM associé au module de communication cible au module physique proprement dit. Pour ce faire, sélectionnez le nœud du module dans le Navigateur de DTM, puis sélectionnez Edition → Connecter.

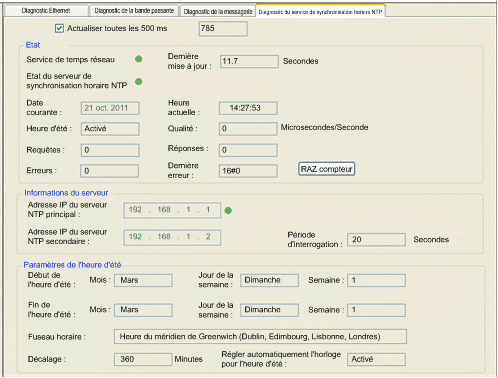

La page Diagnostic du service de temps réseau se présente comme suit :

Cliquez sur le bouton RAZ compteur pour remettre à 0 les statistiques de comptage de cette page.

Pour ouvrir cette page, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez avec le bouton droit. Un menu contextuel s'affiche.
2	Dans le menu, sélectionnez menu Equipement → Diagnostic. La fenêtre Diagnostic s'affiche.
3	Dans le volet gauche de la fenêtre Diagnostic, sélectionnez le nœud du module de communication.
4	Cliquez sur l'onglet Diagnostic NTP pour afficher cette page.

Paramètres de diagnostic du service de temps réseau

Les paramètres du service de synchronisation horaire sont répertoriés dans le tableau ci-dessous :

Paramètre	Description
Actualiser toutes les 500 ms	Sélectionnez ce paramètre pour mettre à jour cette page dynamiquement toutes les 500 ms. Le nombre de fois que la page a été actualisée s'affiche immédiatement à droite (dans cet exemple, 785).
Service de temps réseau	Etat de fonctionnement du service dans le module : vert = fonctionnel orange = service désactivé
Etat du serveur de temps réseau	Etat de communication du serveur NTP : vert = le serveur NTP est accessible rouge = le serveur NTP est inaccessible
Dernière mise à jour	Temps écoulé, en secondes, depuis la dernière mise à jour du serveur NTP.
Date actuelle	Date système.
Heure actuelle	Heure système au format hh:mm:ss
Heure d'été	L'état de fonctionnement réel du service de réglage automatique de l'heure d'été : ACTIVE = le réglage automatique de l'heure d'été a été activé et la date et l'heure actuelles reflètent ce réglage DESACTIVE = le réglage automatique de l'heure d'été est désactivé, ou bien il est activé mais la date et l'heure actuelles peuvent ne pas refléter ce réglage
Qualité	La correction, en secondes, appliquée au compteur local à chaque mise à jour du serveur NTP. Les nombres supérieurs à 0 indiquent une condition de trafic de plus en plus excessive ou une surcharge du serveur NTP.
Requêtes	Nombre total de requêtes client envoyées au serveur NTP.
Réponses	Nombre total de réponses serveur envoyées à partir du serveur NTP.
Erreurs	Nombre total de requêtes NTP n'ayant pas reçu de réponse.
Dernière erreur	Dernier code d'erreur détectée reçu du client NTP : 0 : configuration NTP correcte 1 : réponse tardive du serveur NTP (peut-être causée par un trafic réseau excessif ou une surcharge du serveur) 2 : NTP non configuré 3 : paramètre NTP non valide 4 : composant NTP désactivé 7 : transmission NTP irrécupérable 9: adresse IP du serveur NTP non valide 15 : syntaxe non valide dans le fichier de règles de fuseau horaire personnalisé
Adresse IP du serveur NTP primaire/secondaire	L'adresse IP du serveur NTP primaire et secondaire. NOTE : Un voyant vert à droite de l'adresse IP du serveur NTP primaire ou secondaire indique le serveur actif.
Régler automatiquement l'horloge à l'heure d'été	Le paramètre de configuration du service de réglage de l'heure d'été : enabled désactivé
Début de l'heure d'été/Fin de l'heure d'été	Spécifie la période durant laquelle l'heure d'été est appliquée :
	Mois	Mois de début ou de fin de l'heure d'été.
	Jour de la semaine	Jour de la semaine de début ou de fin de l'heure d'été.
	Semaine n°	Jour spécifié au cours du mois indiqué.
Fuseau horaire	Fuseau horaire par rapport au temps universel coordonné (UTC).
Offset	L'heure, en minutes, à associer au fuseau horaire sélectionné pour générer l'heure système.
Période d'interrogation	La fréquence à laquelle le client NTP demande des mises à jour de l'heure à partir du serveur NTP.
