Diagnostic de voie de communication dans Control Expert

Présentation

Sélectionnez une voie de communication dans la zone de voie pour accéder aux pages suivantes :

Pages Configuration qui permet de :
- modifier le nom du module EtherNet/IP,
- modifier la taille des données d'entrée et de sortie et les paramètres d'emplacement,
- lancer l'outil de configuration EtherNet/IP de Control Expert.
Pour plus d'informations, reportez-vous à la description de la page Configuration.
Page Mise au point, qui affiche les informations suivantes sur le module de communication :
- Adresse MAC
- Paramètres d'adresse IP
Page Défaut, qui affiche les défauts détectés actifs de la voie de communication

Adresse MAC

Pour afficher l'adresse MAC du module de communication, procédez comme suit :

Etape	Action
1	Sélectionnez la voie de communication dans la zone de voie. Les pages suivantes s'affichent : Configuration Mise au point Défaut

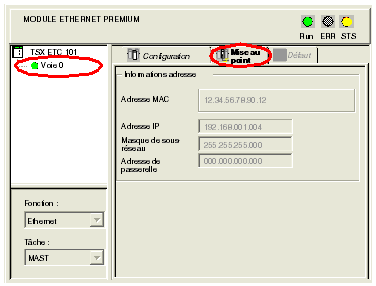

2	Pour afficher l'adresse MAC et les paramètres d'adresse IP du module de communication, cliquez sur la page Mise au point :

Défauts de voie détectés

Pour afficher les défauts détectés actifs sur la voie de communication, procédez comme suit :

Etape	Action
1	Sélectionnez la voie de communication dans la zone de voie.

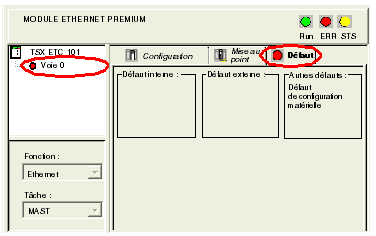

2	Pour afficher les défauts actifs détectés du module de communication, cliquez sur la page Défaut :

NOTE : vous pouvez également accéder au bit d'erreur détectée de la voie en utilisant la Table d'animation de Control Expert pour afficher l'objet %Ir.m.ch.ERR.
