Configuration d'un esclave local
(Traduction du document original anglais)
A propos de nous
Description
Le module de communication Ethernet présente trois pages de configuration Esclave local identiques. Utilisez chaque page pour configurer une instance distincte d'esclave local. Créez une instance d'esclave local en effectuant les actions suivantes :
Pour afficher cette page, sélectionnez l'un des trois nœuds Esclave local de l'arborescence de navigation à gauche de l'éditeur d'équipement.
NOTE : Pour plus d'informations sur la modification des propriétés, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.
Les étapes ci-après décrivent un exemple de configuration de l'Esclave local 1. Votre configuration peut être différente.
Exemple de configuration : Esclave local 1
Dans l'exemple de configuration réseau, l'application de l'automate tiers génère des données, qui sont disponibles sous forme d'entrées dans le module de communication Ethernet de l'automate. Dans cet exemple, l'équipement tiers génère les informations suivantes :
Les informations qui doivent être transmises à l'équipement tiers (par exemple, confirmation de réception des données de l'équipement tiers par l'automate) sont accessibles sous forme de données d'entrée dans l'équipement tiers. Dans cet exemple, l'équipement tiers est programmé pour scruter l'Esclave local 1 pour cette confirmation.
Lors de la configuration des entrées et des sorties sur l'esclave local et l'automate tiers, associez les entrées et les sorties comme suit :
Associez ces items d'esclave local :
A ces items d'automate tiers :
Sorties (T->O), instance d'assemblage 101
Entrées, instance d'assemblage 101
Entrées (O->T), instance d'assemblage 102
Sorties, instance d'assemblage 102

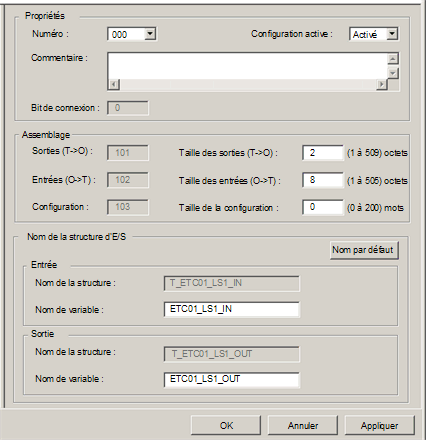

La page Esclave local configurée se présente comme suit :
Activation et désignation de l'esclave local
Utilisez la section Propriétés de la page Esclave local pour activer (ou désactiver) et identifier l'esclave local.
Paramètre
Description
Numéro
Numéro, ou identificateur, unique attribué à l'équipement. Par défaut, Control Expert attribue :
  • 000 = esclave local 1
  • 001 = esclave local 2
  • 002 = esclave local 3
Dans cet exemple, acceptez la valeur par défaut 000.
Configuration active
  • Activé active l'esclave local.
  • Désactivé désactive l'esclave local, mais conserve ses paramètres d'esclave local actuels.
Dans cet exemple, sélectionnez Activé.
Commentaire
Champ de commentaire facultatif en texte libre pouvant comporter jusqu'à 80 caractères.
Dans cet exemple, ne renseignez pas les champs.
Bit de connexion
Entier (de 0 à 127) généré automatiquement et indiquant le décalage du :
  • bit de validité de connexion, situé dans la zone d'entrée,
  • bit de contrôle de la connexion, situé dans la zone de sortie.
Remarque : cette valeur n'est générée automatiquement qu'une fois que les paramètres de l'esclave local sont entrés et que la configuration réseau est enregistrée.
Configuration de la taille des assemblages d'entrée et de sortie de l'esclave local
Utilisez la section Assemblages de la page Esclave local pour configurer la taille des entrées et des sorties de l'esclave local. Les numéros d'assemblage ne sont pas modifiables et sont attribués par Control Expert, comme suit :
Numéro d'assemblage
Numéro d'esclave local
Utilisé pour la connexion
101
1
T -> O1
102
1
O -> T Propriétaire exclusif
103
1
Configuration
199
1
O -> T Ecoute seule
111
2
T -> O
112
2
O -> T Propriétaire exclusif
113
2
Configuration
200
2
O -> T Ecoute seule
121
3
T -> O
122
3
O -> T Propriétaire exclusif
123
3
Configuration
201
3
O -> T Ecoute seule
1. Dans ce tableau :
  • O désigne l'équipement (ou scrutateur) source
  • T désigne l'équipement (ou adaptateur) cible
Les paramètres d'assemblage de l'esclave local sont les suivants :
Paramètre
Description
Sorties (T -> O)
Valeur en lecture seule (reportez-vous au tableau ci-dessus).
Dans cet exemple, 101.
Taille des sorties (T -> O)
Taille maximale, en octets, réservée aux sorties de l'esclave local. Un entier compris entre 1 et 509.
Dans cet exemple, seulement deux octets de sortie sont utilisés : entrez 2.
Entrées (O -> T)
Valeur en lecture seule (reportez-vous au tableau ci-dessus).
Dans cet exemple, 102.
Taille des entrées (O -> T)
Taille maximale, en octets, réservée aux entrées de l'esclave local. Un entier compris entre 0 et 509.
Dans cet exemple, seulement huit octets d'entrée sont utilisés : entrez 8.
Configuration
Valeur en lecture seule (reportez-vous au tableau ci-dessus).
Dans cet exemple, 103.
Taille de la configuration
Valeur en lecture seule définie sur 0.
NOTE : Lors de l'utilisation de la messagerie explicite pour lire l'objet assemblage du module de communication Ethernet, allouez suffisamment d'espace pour la réponse, car elle peut être d'une taille égale à la somme suivante :
   taille de l'assemblage + service de réponse (1 octet) + état général (1 octet)
Configuration des noms de variable d'E/S de l'esclave local
Chaque entrée et sortie créée par Control Expert pour votre application possède à la fois un nom de structure non modifiable (utilisé par Control Expert pour identifier en interne les éléments d'entrée et de sortie) et un nom de variable modifiable.
Utilisez la section Nom de la structure d'E/S de la page Esclave local pour :
Cet exemple utilise les valeurs de propriétés suivantes :
Paramètre
Description
Entrée :
Nom de la structure
Nom en lecture seule des structures d'entrée. Par défaut, il s'agit de la concaténation :
  • du préfixe T_,
  • du nom d'alias de l'équipement, dans ce cas ETC01,
  • du numéro de l'équipement, dans ce cas 01,
  • du suffixe _IN.
Dans ce cas, la valeur par défaut est T_ETC01_01_IN.
Nom de la variable
Nom de base modifiable pour les variables d'entrée. Par défaut, il s'agit de la concaténation :
  • du nom d'alias de l'équipement, dans ce cas ETC01,
  • du numéro de l'équipement, dans ce cas 01,
  • du suffixe _IN.
Dans ce cas, la valeur par défaut est ETC01_01_IN.
Pour cet exemple, acceptez le nom de variable par défaut.
Sortie :
Nom de la structure
Nom en lecture seule des structures de sortie. Par défaut, il s'agit de la concaténation :
  • du préfixe T_,
  • du nom d'alias de l'équipement, dans ce cas ETC01,
  • du numéro de l'équipement, dans ce cas 01,
  • du suffixe _OUT.
Dans ce cas, la valeur par défaut est T_ETC01_01_OUT.
Nom de la variable
Nom de base modifiable pour les variables de sortie. Par défaut, il s'agit de la concaténation :
  • du nom d'alias de l'équipement, dans ce cas ETC01,
  • du numéro de l'équipement, dans ce cas 01,
  • du suffixe _OUT.
Dans ce cas, la valeur par défaut est ETC01_01_OUT.
Pour cet exemple, acceptez le nom de variable par défaut.
Si vous avez modifié un ou plusieurs noms de variable, vous pouvez rétablir les noms de variable par défaut en cliquant sur le bouton Nom par défaut.
