Ajout d'un fichier EDS dans le catalogue matériel de Control Expert
(Traduction du document original anglais)
A propos de nous
Présentation
intègre un assistant que vous pouvez utiliser pour ajouter un ou plusieurs fichiers EDS au catalogue matériel de Control Expert. L'assistant présente une série d'écrans d'instructions qui :
NOTE : Le catalogue matériel de Control Expert affiche une liste partielle de DTM et de fichiers EDS enregistrés avec l'ODVA. Cette bibliothèque comprend des DTM et des fichiers EDS pour les produits ni fabriqués ni vendus par Schneider Electric. Les fichiers qui ne sont pas au format EDS de Schneider Electric sont identifiés par fournisseur dans le catalogue. Pour plus d'informations sur les fichiers EDS non Schneider Electric correspondants, prenez contact avec le fabricant de l'équipement concerné.
Ajout de fichiers EDS
Pour ajouter un ou plusieurs fichiers EDS à la bibliothèque, procédez comme suit :
Etape
Action
1
Si le Navigateur de DTM n'est pas ouvert, dans le menu principal de Control Expert, sélectionnez Outils → Navigateur de DTM.
2
Dans le Navigateur de DTM, sélectionnez un module de communication et cliquez avec le bouton droit de la souris.
Un menu contextuel s'affiche.
3
Dans le menu contextuel, sélectionnez Menu Equipement → Ajouter un fichier EDS à la bibliothèque.
La page d'introduction de l'assistant s'affiche.
4
Cliquez sur Suivant.

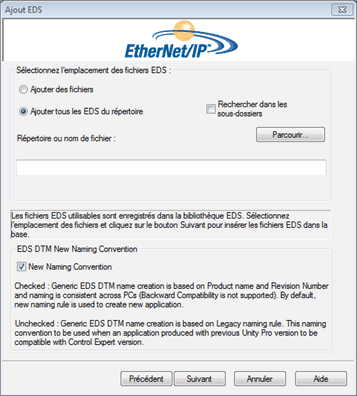

La deuxième page de l'assistant s'affiche :
5
Dans la section Sélectionnez la localisation des fichiers EDS, choisissez :
  • Ajouter des fichiers pour ajouter un ou plusieurs fichiers EDS sélectionnés individuellement, ou
  • Ajouter tous les EDS d'un répertoire pour ajouter tous les fichiers d'un dossier sélectionné.
    • Sélectionnez Inclure les sous-répertoires pour ajouter également les fichiers EDS contenus dans les sous-répertoires du dossier sélectionné.
6
Cliquez sur le bouton Parcourir.
La boîte de dialogue Ouvrir s'affiche.
7
Utilisez la boîte de dialogue Ouvrir pour rechercher et sélectionner :
  • un ou plusieurs fichiers EDS, ou
  • un dossier contenant des fichiers EDS.
8
Après avoir effectué vos sélections, cliquez sur Ouvrir.
la boîte de dialogue se ferme et les fichiers sélectionnés s'affichent dans le champ Répertoire ou nom de fichier.
9
Choisissez la convention de dénomination pour la création de noms de DTM au format EDS.
La nouvelle convention de dénomination suit la règle Nom du modèle/Nom du produit et Révision. Un caractère aléatoire est automatiquement ajouté à la fin lorsque le Nom de modèle/nom de produit et la révision d’un fichier EDS de la bibliothèque sont identiques. La nouvelle convention de dénomination ne tient pas compte de l’ordre d'ajout des fichiers EDS dans la bibliothèque d'équipements.
Par défaut, la case New Naming Convention est cochée et la nouvelle règle de dénomination s'applique.
NOTE : Pour conserver la compatibilité amont avec les versions de Control Expert, décochez la case New Naming Convention. La dénomination suit la règle Nom de modèle/Nom de produit.
10
Cliquez sur Suivant.
L'assistant compare les fichiers EDS sélectionnés avec les fichiers présents dans la bibliothèque.
11
(Conditionnel) Si un ou plusieurs fichiers EDS sélectionnés sont des doublons, le message Le fichier existe déjà s'affiche.
Fermez ce message.
12
La troisième page de l'assistant s'affiche. Elle présente l'état de chaque équipement que vous avez essayé d'ajouter :
  • une coche verte indique que le fichier EDS peut être ajouté ;
  • une icône d'information bleue indique qu'il s'agit d'un fichier redondant ;
  • un point d'exclamation rouge signifie qu'il s'agit d'un fichier EDS non valide.
(Facultatif) Sélectionnez un fichier dans la liste, puis cliquez sur Afficher le fichier sélectionné pour l'ouvrir.
13
Cliquez sur Suivant pour ajouter les fichiers non redondants.
La quatrième page de l'assistant s'affiche, indiquant que l'opération est terminée.
14
Cliquez sur Terminer pour fermer l'assistant.
15
L'étape suivante consiste à mettre à jour le catalogue matériel de Control Expert, de sorte que l'équipement qui vient d'être ajouté puisse être inclus dans un projet .
