Configuration des propriétés de voie : page Général
|
|
|
Traduction de la notice originale
|
|

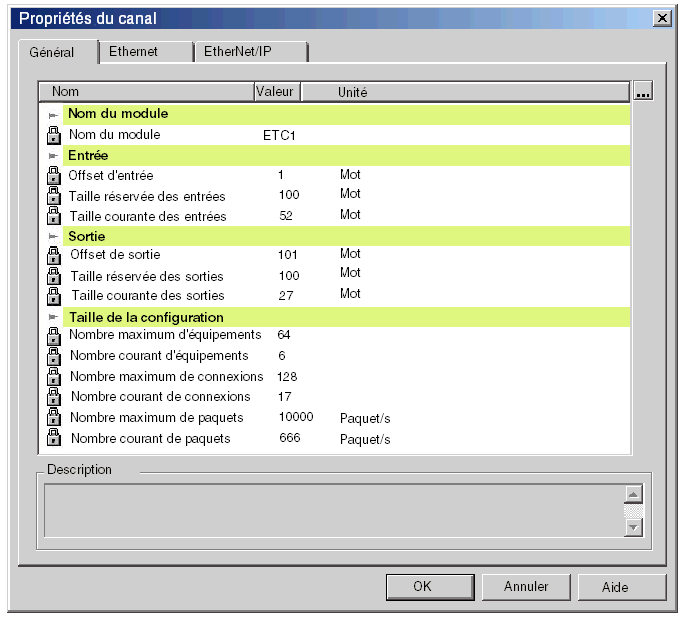

Configuration des propriétés de voie : page Général
|
|
|
Traduction de la notice originale
|
|
Nom
|
Description
|
Valeur définie par
|
|---|---|---|
|
Nom du module
|
||
|
Nom du module
|
Nom du module EtherNet/IP
|
Page Configuration de Control Expert
|
|
Entrée
|
||
|
Offset d'entrée
|
Adresse de départ des entrées (index %MW)
|
Page Configuration de Control Expert
|
|
Taille réservée des entrées
|
Nombre total de mots configurés pour les entrées (taille maximale)
|
Page Configuration de Control Expert
|
|
Taille courante des entrées
|
Nombre d'entrées réellement utilisées dans l'application
|
Conception réseau dans la fenêtre des équipements de l'outil de configuration
|
|
Sortie
|
||
|
Offset de sortie
|
Adresse de départ des sorties (index %MW)
|
Page Configuration de Control Expert
|
|
Taille réservée des sorties
|
Nombre total de mots configurés pour les sorties (taille maximale)
|
Page Configuration de Control Expert
|
|
Taille courante des sorties
|
Nombre de sorties réellement utilisées dans l'application
|
Conception réseau dans la fenêtre des équipements de l'outil de configuration
|
|
Remarque : lorsque vous configurez le décalage (offset) et la taille réservée pour les entrées et les sorties, veillez à ce qu'entrées et sorties ne se chevauchent pas.
|
||
|
Taille de la configuration
|
||
|
Nombre maximum d'équipements
|
Nombre maximum d'équipements qu'il est possible d'ajouter à la configuration
|
prédéfini
|
|
Nombre courant d'équipements
|
Nombre d'équipements actuellement compris dans la configuration
|
Conception réseau dans la fenêtre des équipements de l'outil de configuration
|
|
Nombre maximum de connexions
|
Nombre maximum de connexions que peut gérer le module
|
prédéfini
|
|
Nombre courant de connexions
|
Nombre de connexions comprises dans la configuration
|
Conception réseau dans la fenêtre des équipements de l'outil de configuration
|
|
Nombre maximum de paquets
|
Nombre maximum de paquets que peut gérer le module
|
prédéfini
|
|
Nombre courant de paquets
|
Nombre de paquets par seconde que peut générer la configuration courante
|
Conception réseau dans la fenêtre des équipements de l'outil de configuration
|
