La séquence suivante est un exemple de séquence exécutée à chaque mise sous tension de l'automate. Elle doit être reportée dans l'application sans modification des valeurs de constantes.
L'exemple s'applique aux architectures simples et aux architectures de sauvegarde 240. Dans ce dernier cas, le programmeur utilise la séquence pour chaque automate.
Bloc texte NB/MAX : 3/64
|
N°
|
Symbole
|
Réseau local
|
Type
|
Mode Adresse
|
Adresse Table
|
Longueur
|
A
|
T
|
M
|
L
|
C
|
|
10
|
|
.....
|
Local
|
CPL
|
W5200
|
28
|
|
|
H"FF63"
|
16
|
H"0083"
|
La séquence d'initialisation doit être exécutée lors d'un démarrage à froid avant le traitement du programme d'application complet.

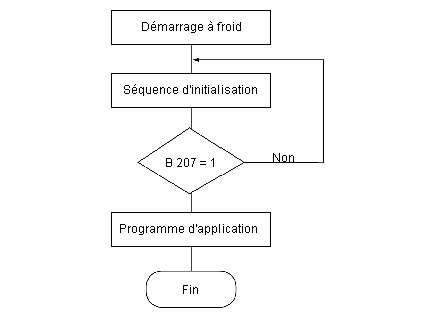

Organigramme général à respecter :
NOTE : Le bloc "Séquence initialisation" sera écrit dans un sous-programme SR qui sera appelé lors du démarrage par le programme principal.

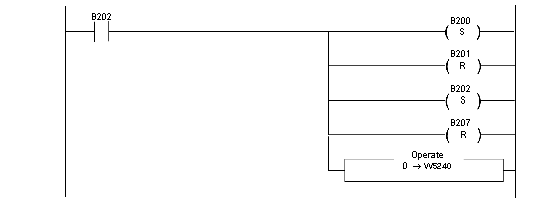

Automate Série 7 - Modification des valeurs de TO et Tr :
Initialisation de la table d'émission du bloc TXT0 :
Paramètre Tr = 30
B207 : modification terminées avec succès
