Gestion de la cohérence des variables
(Traduction du document original anglais)
A propos de nous
Présentation
Les modules FactoryCast permettent de créer des pages Web à l'aide de symboles (variables) provenant de votre application Control Expert. Au cours de l'exécution, ces symboles sont animés et communiquent en temps réel avec l'automate.
Cela peut entraîner des incohérences entre les variables échangées avec l'automate et les variables de l'application automate (modifications de l'application Control Expert). Dans ce cas, les communications en temps réel entre la page Web et l'automate sont interrompues.
A l'origine, lorsqu'une incohérence était détectée entre l'automate et les applications FactoryCast, il fallait resynchroniser manuellement l'application FactoryCast à l'aide d'un fichier d'exportation intermédiaire généré par Control Expert.
Avec la fonctionnalité de dictionnaire de données d’Unity Pro 4.0 et de gestion de la cohérence des variables de FactoryCast 3.5, l'application FactoryCast resynchronise les données avec l'automate et redémarre les communications en temps réel automatiquement.
NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
Processus de synchronisation

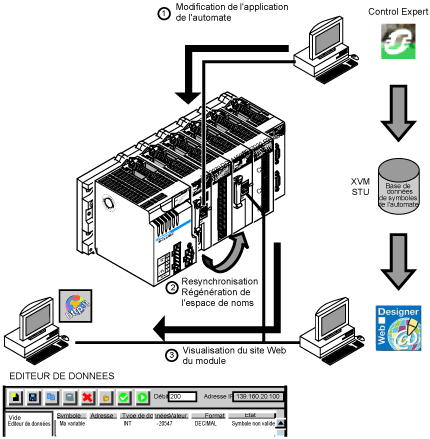

La figure ci-dessous présente le processus de synchronisation :
La procédure ci-après suppose que vous ayez déjà effectué les opérations suivantes :
NOTE : Activez la fonctionnalité de dictionnaire de données dans votre projet Control Expert pour utiliser la synchronisation automatique. Cette fonctionnalité augmente la taille de votre application. Pour connaître la taille de votre application, consultez la page Bilan mémoire.
Etape
Logiciel
Description
1
Unity Pro 4.0 ou version ultérieure
Modification de l'application Unity Pro exécutée sur l'automate.
2
-
La base de données du module FactoryCast se synchronise automatiquement avec la base de données de l'automate à l'aide de la fonctionnalité de dictionnaire de données de Control Expert.
3
Navigateur Web
Visualisation des pages Web.
NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
NOTE :
  • La gestion de la cohérence des variables est assurée entre l'automate et le module FactoryCast. Vous devez donc synchroniser manuellement l'espace de noms Web Designer pour Modicon M340 après la modification de l'application de l'automate.
  • Dans le cas d'une modification du programme de l'automate qu'il est impossible de synchroniser automatiquement (création de variables, par exemple), vous pouvez forcer la synchronisation de l'espace de noms en cliquant sur le bouton Recharger les symboles de l'automate () dans la barre d'outils de l'Editeur de données.
