Présentation de l'Editeur graphique
(Traduction du document original anglais)
A propos de nous
Interface
L'applet Editeur graphique est composé de trois fenêtres :
Illustration

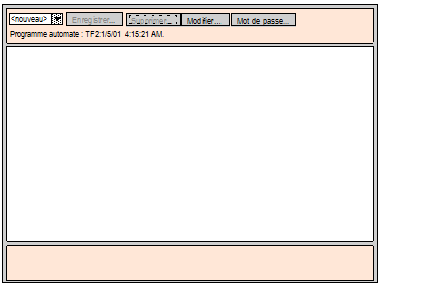

La figure ci-après présente l'applet Editeur graphique avec sa fenêtre supérieure telle qu'à l'initialisation et ses fenêtres d'affichage et de messages vierges.
Objets graphiques
Les objets graphiques fournis avec l'Editeur graphique sont capables de communiquer avec l'automate depuis lequel l'applet Editeur graphique a été téléchargé. Il n'y a pas de « câblage » supplémentaire entre les objets graphiques et les « objets de communication ». Les objets graphiques sont autonomes, ce qui signifie qu'aucune connexion n'est nécessaire entre eux et que chacun est capable de fonctionner indépendamment.
Obtention d'un affichage graphique
Une fois l'applet Editeur graphique chargé dans un navigateur Web, vous souhaiterez généralement obtenir un affichage graphique (pour contrôler l'application de l'automate) ou créer/modifier un affichage graphique. Pour l'utilisateur qui souhaite simplement obtenir des affichages graphiques existants (un opérateur, par exemple) et dialoguer avec ces affichages, il suffit de cliquer sur le lien Visualiseur graphique à la place de Editeur graphique. Une fenêtre contenant des éléments graphiques d'interface apparaît. Elle ne propose pas le menu Modifier. Ce visualiseur est plus léger que l'Editeur graphique et se charge donc plus rapidement. Seul un mot de passe est nécessaire pour écrire des données dans l'automate.
L'autorisation de l'accès en écriture peut avoir une incidence sur le fonctionnement du système.
AVERTISSEMENT
COMPORTEMENT IMPREVU DE L'EQUIPEMENT
  • Protégez par mot de passe le serveur intégré.
  • Sélectionnez avec soin les symboles et adresses directes pour lesquels vous autorisez les modifications en ligne.
  • N'autorisez pas la modification en ligne de variables process critiques.
  • N'utilisez pas le mot de passe par défaut ou un mot de passe évident.
  • Restreignez l'accès au personnel formé.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Création et modification des affichages graphiques
Pour créer et modifier des affichages graphiques, cliquez sur le bouton Modifier… afin de faire apparaître les fonctions standard d'édition de graphiques. Vous pouvez ainsi sélectionner des objets dans une palette, les placer dans un espace, les déplacer et les redimensionner à l'aide de la souris et définir leurs propriétés. Vous pouvez tester immédiatement l'affichage graphique modifié avec les données d'exécution de l'automate en cliquant sur le bouton Terminé pour quitter le mode édition. Une fois que vous avez obtenu un résultat satisfaisant, l'affichage graphique peut être enregistré sur l'automate en vue d'une réutilisation en cliquant sur le bouton Enregistrer..., à condition que vous ayez entré le bon mot de passe.
NOTE : soyez prudent lors de la modification et de l'enregistrement d'une page graphique, car les dernières modifications sont enregistrées et remplacent la page existante, même si elle a été créée par une autre personne.
Fonctions Utilisateur
La plupart des fonctions utilisateur de l'Editeur graphique sont disponibles en tant que fonctions utilisateur de la fenêtre supérieure Dans la fenêtre d'affichage, vous pouvez directement jouer sur la taille d'un objet graphique ainsi que sur son emplacement. Toutes les propriétés d'un objet graphique (valeurs de mise à l'échelle, étiquettes, couleurs, adresses d'automate des données d'exécution, par exemple) sont définies dans la fiche des propriétés.
