Tableur de l'Editeur de données
(Traduction du document original anglais)
A propos de nous
Présentation
La feuille de calcul de l'Editeur de données affiche des données dans les champs suivants :
Cette rubrique fournit une capture d'écran du tableur et une explication pour chaque champ.
Tableur

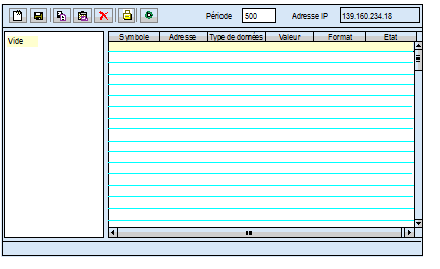

La figure ci-dessous représente le tableur de l'Editeur de données :
Champ Symbole
La colonne Symbole contient les noms des symboles Control Expert (variables).
Les seuls symboles (variables) pouvant être utilisés dans l'Editeur de données sont ceux qui figurent dans l'espace de noms du serveur incorporé.
NOTE : l'Editeur de données ne peut lire que des valeurs provenant d'un espace de noms créé à partir du même programme que celui fonctionnant sur le contrôleur. Le programme utilisé dans l'automate est affiché en haut de l'éditeur de données. Si l'espace de noms a été créé à l'aide d'un autre programme, son nom s'affiche au bas de l'Editeur de données.
Champ Adresse
La colonne Adresse contient les adresses directes et les adresses des symboles Control Expert (variables). Vous pouvez afficher n'importe quelle adresse directe en saisissant sa référence dans ce champ. Vous n'avez pas besoin de l'inclure dans l'espace de noms.
Adresses directes valides pour Modicon M340
Le tableau suivant contient les adresses directes valides pour Modicon M340 :
Adresse
Type
Accès R (lecture) ou W (écriture)
%KWi
MOT 16
R
%KDi
MOT 32
R
%MDi
MOT 32
R/W
%SDi
MOT 32
R/W
%Ir.s.c
BOOLEAN
R
%Qr.s.c
BOOLEAN
R/W
%Mi
BOOLEAN
R/W
%Si
BOOLEAN
R/W
%MFi
REEL 32
R/W
%IWr.s.c.
MOT 16
R
%MWi
MOT 16
R/W
%SWi
MOT 16
R/W
%QWr.s.c.
MOT 16
R/W
%MWr.s.c.i
MOT 16
R/W
%KWr.s.c.i
MOT 16
R/W
r = numéro de rack, s = numéro d'emplacement, c = numéro de voie et i = numéro de plage
Le tableau suivant contient les adresses Fipio valides pour Modicon M340 :
Adresse
Type
Accès R (lecture) ou W (écriture)
%I\bs.cp\0.m.c
BOOLEAN
R
%Q\bs.cp\0.m.c
BOOLEAN
R/W
%IW\bs.cp\0.m.c.i
MOT 16
R
%QW\bs.cp\0.m.c.i
MOT 16
R/W
%MW\bs.cp\0.m.c.i
MOT 16
R/W
%KW\bs.cp\0.m.c.i
MOT 16
R
bs = numéro de bus, cp = point de connexion, m = numéro de module, c = numéro de voie et i = numéro de plage
Pour un automate Modicon M340, il est possible de spécifier un seul bit d'une « adresse de mot » quelconque (par exemple, %MWi, %SWi, %KWi) en affixant « .j » à l'adresse, « j » étant un indice de bit compris entre 0 (bit de poids le plus faible) et 15 (bit de poids le plus fort). Par exemple, le bit 4 de la valeur à %MW101 serait spécifié sous la forme %MW101.4.
De la même façon, pour un automate Modicon M340, une adresse directe peut inclure une spécification de l'indice qui lui permet d'être traitée comme une variable de tableau. Il est possible d'utiliser l'adressage indexé avec une adresse %Mi, %MWi, %MDi, %MFi, %KWi ou %KD en ajoutant « [j] » à l'adresse en début de tableau, où « j » est une valeur d'entier non signé. Par exemple, la troisième valeur d'un tableau de valeurs flottantes commençant à %MF201 serait spécifiée sous la forme %MF201[2].
Champ Type de données
Le champ Type de données contient le type de données du symbole (variable) ou de l'adresse directe. Les types de données du symbole (variable) apparaissent automatiquement quand le symbole (variable) est localisé. Sélectionnez les types de données des adresses directes dans la liste déroulante.
Les types de données suivants sont valides :
Abréviation
Type de données
INT
Entier signé 16 bits
UINT
Entier non signé de 16 bits
DINT
Entier signé 32 bits
UDINT
Entier non signé de 32 bits
REAL
Virgule flottante IEEE de 32 bits
TIME
Entier non signé 32 bits (en ms)
DATE
Date (BCD 32 bits)
TOD
Date et heure BCD 32 bits
BOOL
TOR 1 bit (booléen)
Champ Valeur
La colonne Valeur contient la valeur du symbole (variable) ou l'adresse directe. Le champ est mis à jour en permanence.
Format Champ
Le champ Format contient le format d'affichage de la valeur du symbole (variable) ou de l'adresse directe. Les formats suivants sont acceptés :
Abréviation
Type de format
bool
Booléen
dec
Décimal
hex
Hexadécimal
binary
Binaire
ASCII
Octets affichés en tant que caractères ASCII
time
jour_hr_min_s_ms
date
AAAA-MM-JJ ou HH:MM:SS
Champ Etat
La colonne Etat contient des messages sur l'état des communications avec le symbole (variable) ou l'adresse directe. Si les communications sont normales, le message d'état est « OK ».
En cas d'interruption de la communication avec le symbole (variable) ou l'adresse directe, la colonne Etat affiche un message décrivant l'événement.
