Le menu
Diagnostics du NOE contient une liste de liens permettant d'accéder aux différentes pages de diagnostic du module Ethernet :
-
Utilitaire Global Data
-
Utilitaire I/O Scanning
-
Utilitaire de messagerie
-
Statistiques sur module Ethernet
-
Utilitaire de surveillance de la bande passante
-
Paramètres du service de synchronisation horaire NTP (Network Time Protocol)
-
Utilitaire de téléchargement du fichier MIB
Cliquez sur un lien pour accéder à la page de diagnostic souhaitée.

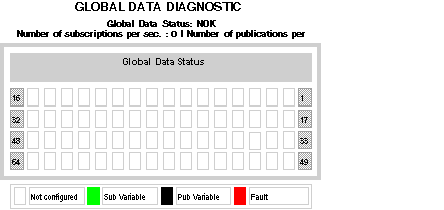

Vous trouverez des informations de diagnostic général sur la fonction Global Data en haut de cette page :
Cette page contient également un tableau de toutes les variables publiées et souscrites dans le même groupe de distribution. Chaque variable est identifiée par son identificateur :
-
couleur verte pour les variables souscrites,
-
couleur noire pour les variables publiées,
-
couleur blanche pour les variables non configurées,
-
couleur rouge pour les variables avec interruptions de communication.

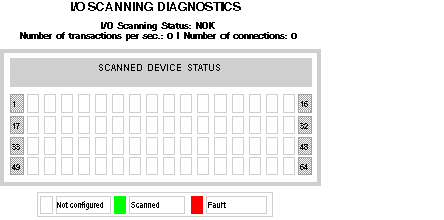

Des informations de diagnostic général sur l'utilitaire I/O Scanning figurent en haut de cette page :
Cette page contient également un résumé de l'état de tous les modules :
-
couleur verte pour les modules scrutés,
-
couleur blanche pour les modules non configurés,
-
couleur rouge pour les modules au fonctionnement incorrect.
NOTE :
L'état des données (OK/NOK) indique uniquement l'état de votre réseau local configuré :
-
OK : le tableau indique l'état des équipements (distants) scrutés.
-
NOK : votre système local ne fonctionne pas correctement. Par conséquent, ne tenez aucun compte des données du tableau.

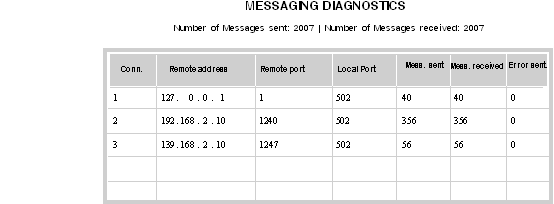

La page Messagerie donne les informations en cours relatives aux connexions TCP ouvertes sur le port 502.
Vous trouverez le nombre de messages envoyés et reçus sur le port en haut de la page.
Un tableau donne, pour chaque connexion (numérotées de 1 à 64) :
-
l'adresse IP distante,
-
le port TCP distant,
-
le port TCP local,
-
le nombre de messages envoyés depuis cette connexion,
-
le nombre de messages reçus de cette connexion,
-
le nombre d'erreurs détectées pour cette connexion.
NOTE : après une demande de déconnexion, il se peut que l'automate maintienne la connexion ouverte dans sa mémoire pendant quelques minutes durant lesquelles le tableau reflètera la connexion ouverte.
Le nombre de messages reçus n'est pas réinitialisé après la déconnexion d'un port 502. Par conséquent, le compte indique le nombre total de messages reçus depuis le démarrage du module.
L'adresse distante 127.0.0.1 est utilisée comme connexion système privée pour la fonction de diagnostic ou les communications SOAP.
Page de statistiques Ethernet

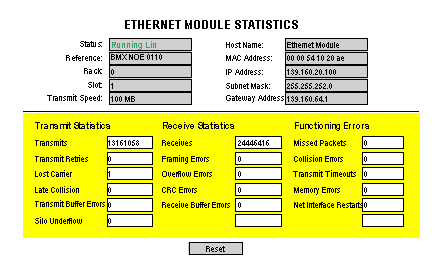

La page Statistiques du module Ethernet fournit des informations sur l'état, les statistiques d'émission et de réception, ainsi que les erreurs détectées pour le module de serveur intégré. Vous pouvez accéder à cette page en sélectionnant le module NOE à partir du rack local ou en cliquant sur le lien Statistiques. L'illustration ci-après présente un exemple de page Statistiques du module Ethernet :
Page de surveillance de la bande passante

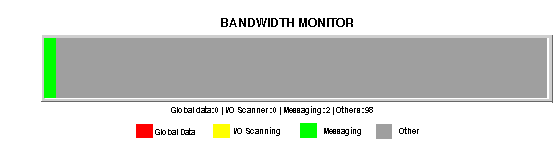

Cette page affiche la répartition de la charge du module du serveur intégré entre les utilitaires Global Data, I/O Scanning, Messagerie, etc. :

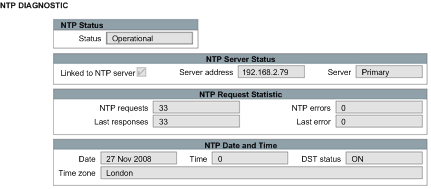

Paramètres du service de synchronisation horaire :
|
Paramètre
|
Description
|
|
Etat NTP
|
Le service est correctement configuré (OK).
|
|
Etat du serveur NTP
|
Indique si le client NTP est connecté au serveur NTP et si le serveur est de type primaire ou redondant.
|
|
Requêtes NTP
|
Nombre total de requêtes client envoyées au serveur NTP.
|
|
Réponses NTP
|
Nombre total de réponses serveur envoyées depuis le serveur NTP.
|
|
Nombre d'erreurs
|
Nombre total de requêtes NTP n'ayant pas reçu de réponse.
|
|
Dernier code d'erreur
|
Dernier code d'erreur détecté reçu du client NTP.
|
|
Date
|
Date au format j/m/a
|
|
Temps
|
Temps
|
|
Fuseau horaire
|
Fuseau horaire en fonction du temps universel coordonné (UTC, Universal Time Coordinated).
|
|
Heure d'été
|
Le paramètre Heure d'été est :
-
ON (activé) ou
-
OFF (désactivé).
|
La valeur du champ Dernière erreur indique le type de l'événement détecté.
|
Type d'événement détecté
|
Valeur
|
|
Composant OK et en cours d'exécution.
|
0
|
|
Trafic réseau excessif ou serveur surchargé.
|
1
|
|
Paramètres de configuration incorrects.
|
3
|
|
Composant désactivé.
|
4
|
|
Adresse IP incorrecte.
|
9
|
|
Fichier de fuseau horaire absent.
|
14
|
|
Erreur de syntaxe dans le fichier customrules.
|
15
|
Téléchargement du fichier MIB

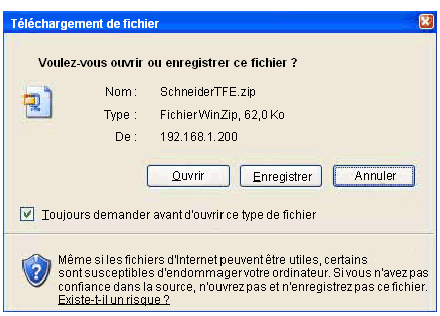

Lorsque vous sélectionnez Téléchargement du fichier MIB, la boîte de dialogue Téléchargement de fichier s'affiche. Vous avez le choix entre enregistrer et ouvrir le fichier MIB :
